Profile für Drehfenster, Drehtüren und Pendeltüren
Eine Insektenschutztür wird jeden Tag bewegt. Ihre Profile müssen deshalb Gewebe, Scharniere, Verschluss und Bedienung zusammenbringen. Hier erfährst du, welche Aufgaben die unterschiedlichen Flügelprofile übernehmen.
Flügelprofile für verschiedene Bewegungen
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Die abgestufte Eckverbindung verbindet die breitere Griffseite mit dem oberen Profil. Die Magnetbeschläge bleiben verdeckt im Aufbau.
Das Profil trägt mehr als die Bespannung
Beim Öffnen und Schließen wirken die Beschläge auf den Türflügel. Der Rahmen muss zu diesen Beschlägen passen und gleichzeitig das Gewebe sicher aufnehmen. Bürstenführung, Griffmulde und die Form am Verschluss sind deshalb Teil des Systems.
Drehfenster und Drehtüren sind technisch eng verwandt. Die entsprechende Fenster-Ausführung kommt ohne das untere Trittschutzblech aus. Eine Pendeltür benötigt dagegen die für das Öffnen in beide Richtungen vorgesehenen Profile und Beschläge.

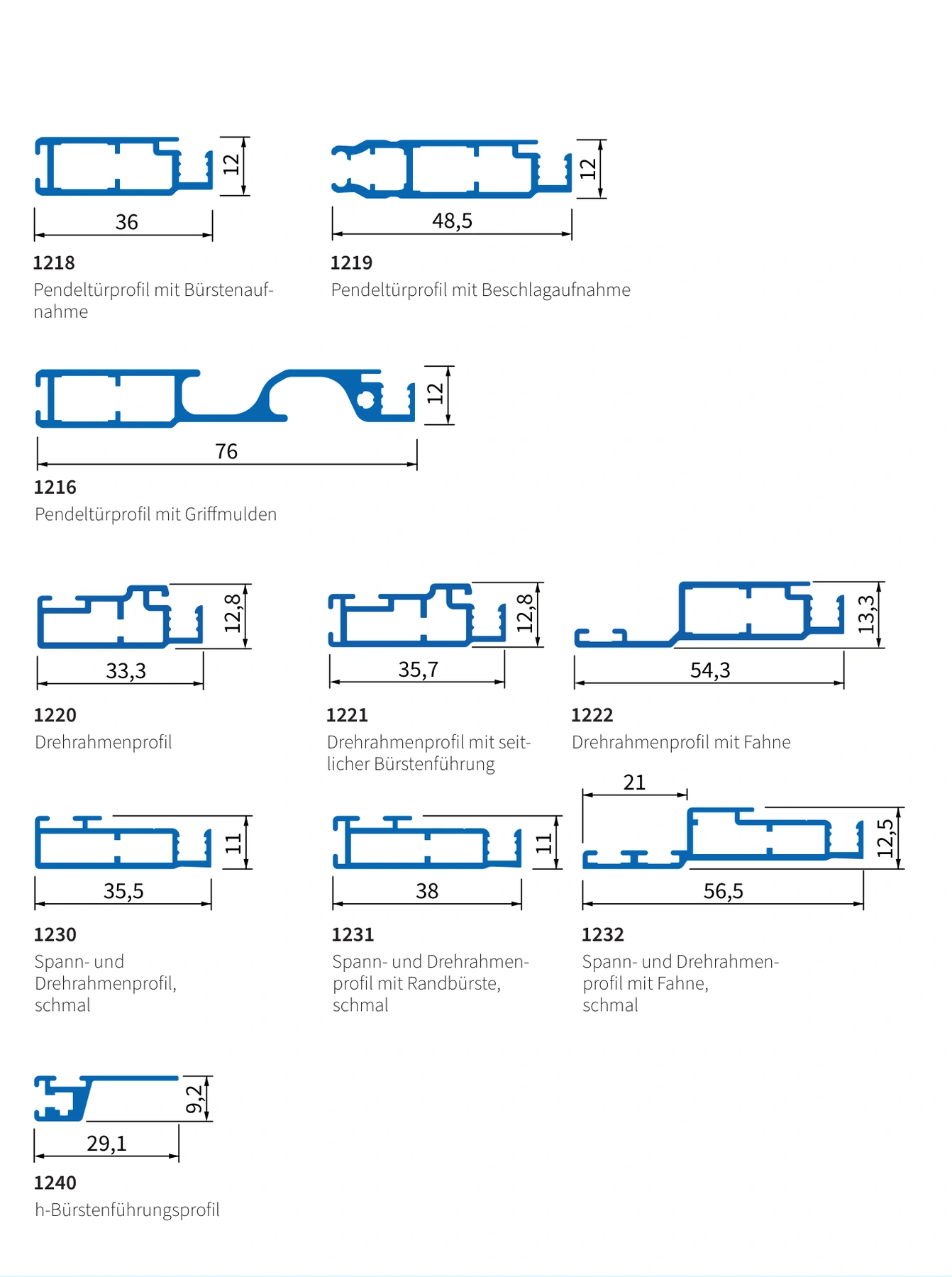

Flügelprofile und ihre Aufgaben
| Profil | Aufgabe im System |
|---|---|
| 1230 | Schmales Spann- und Drehrahmenprofil |
| 1231 | Schmales Profil mit Randbürste |
| 1232 | Schmales Profil mit Fahne |

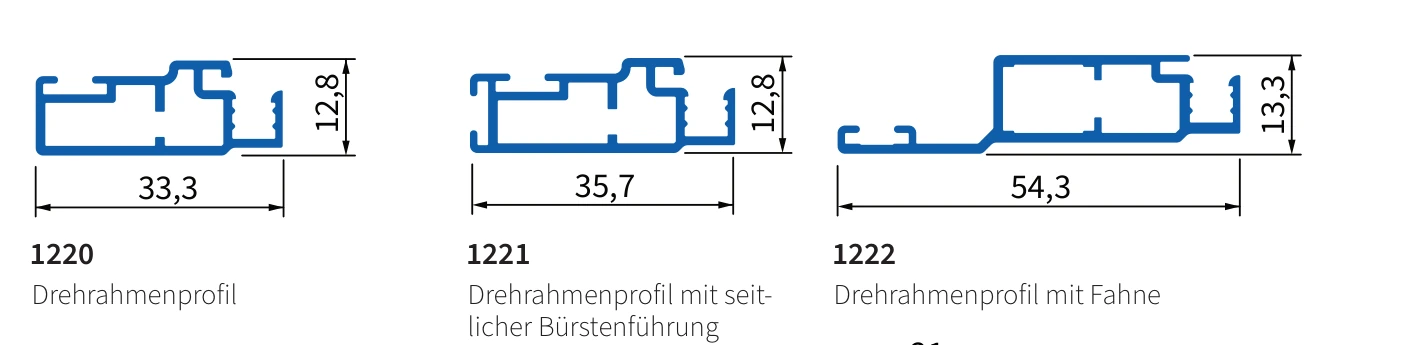

| 1220 | Drehrahmenprofil |
| 1221 | Drehrahmenprofil mit seitlicher Bürstenführung |
| 1222 | Drehrahmenprofil mit Fahne |

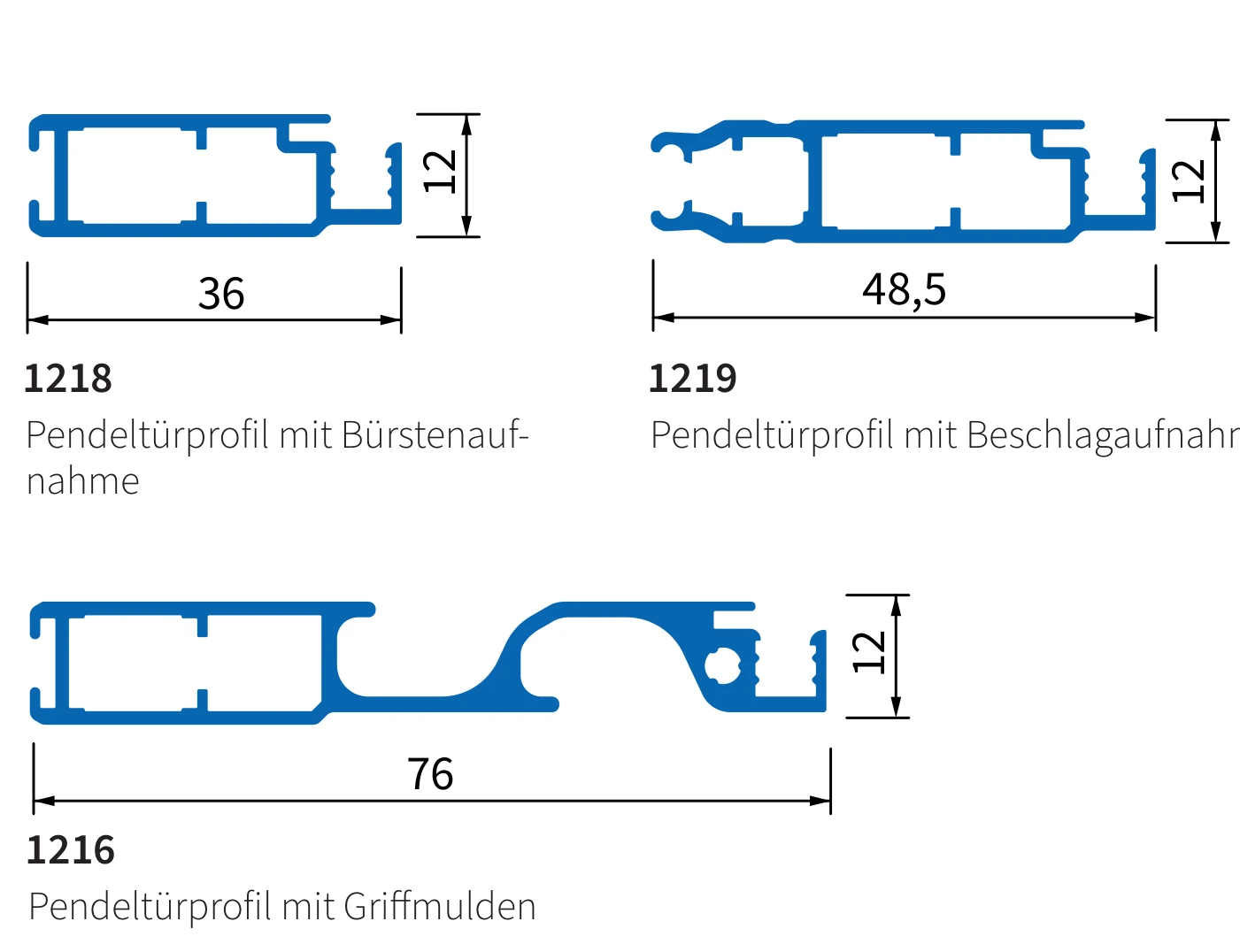

| 1218 | Pendeltürprofil mit Bürstenaufnahme |
| 1219 | Pendeltürprofil mit Beschlagaufnahme |
| 1216 | Pendeltürprofil mit durchgehenden Griffmulden |
| 1240 | Führungsprofil für die höhenverstellbare Bürste |
Griffmulde oder Quersprosse?
Viele Türen werden über eine Griffsprosse bedient. Sie bietet einen Eingriff von beiden Seiten und stabilisiert das Element zusätzlich. Die sprossenfreie Pendeltür mit vertikaler Griffleiste verfolgt einen anderen Aufbau: Hier sitzt die durchgehende Griffmulde im seitlichen Profil.
Diese Ausführungen werden nicht einfach durch das Weglassen einer vorhandenen Sprosse ineinander umgebaut. Profilsteifigkeit, Eckverbindung und Beschlagtechnik müssen zusammenpassen. Auch nachträgliche Zusatzgriffe sind nicht bei jeder Profilform vorgesehen.
Trittschutz und Bodenanschluss unterscheiden
Ein Trittschutzblech schützt den unteren Gewebebereich der Tür. Die Bürste am Boden oder an der Schwelle übernimmt dagegen die Abdichtung. Eine höhenverstellbare Bürste kann bei passenden Türvarianten den unteren Abschluss an die vorhandene Situation anpassen.
Für deine Auswahl betrachten wir daher Türflügel, Einbaurahmen und Schwelle gemeinsam. Eine besonders flache Schwelle sagt noch nichts darüber aus, welche Profilvariante oder welcher Verschluss dazu gehört.
Beschädigte Türprofile richtig ersetzen
Für ein passendes Ersatzteil helfen uns die vorhandene Variantenbezeichnung, eine frühere Auftragsnummer und scharfe Fotos des Bauteils. Fotografiere auch die Stelle, an der es eingebaut ist. So prüfen wir nicht nur die sichtbare Form, sondern die gesamte Verbindung. Schicke uns deine gemessenen Werte unverändert; die technische Zuordnung übernehmen wir.
Fotografiere bei einer beschädigten Tür besonders die Bandseite, den Verschluss und den unteren Anschluss. So prüfen wir, ob die Ursache am Profil selbst, an der Befestigung oder an einem Hindernis im Öffnungsweg liegt.
Häufige Fragen
Ist ein Drehfenster technisch eine völlig andere Konstruktion als eine Drehtür?
Die entsprechenden Ausführungen nutzen denselben technischen Grundaufbau. Das Drehfenster wird ohne Trittschutzblech ausgeführt.
Kann ich an einer sprossenfreien Pendeltür einen beliebigen Zusatzgriff montieren?
Nein. Für die vertikale Griffprofil-Ausführung sind keine zusätzlichen Sprossen- und Griffbefestigungen vorgesehen.
