Fliegengitter mit Federstiften auf Maß
Dein Fliegengitter soll fest sitzen und sich zum Putzen trotzdem leicht lösen lassen? Federstifte machen beides möglich. Sie halten den Rahmen in vorbereiteten Hülsen; zum Herausnehmen ziehst du die Stifte zurück. Für die erste Montage sind Bohrungen erforderlich.
Aufnahme, Griff und Fensteranschluss im Detail
Zum Herausnehmen ziehst du die Stifte zurück. Die dafür nötigen Aufnahmebohrungen unterscheiden diese Lösung klar von einer Montage ohne Bohren.
Die Hülsen zentrieren die Federstifte. Nach der Erstmontage lässt sich der Spannrahmen wiederholt abnehmen und einsetzen.
Zum Einsetzen und Herausnehmen fasst du den Rahmen an den vorgesehenen Griffen. So belastest du nicht die Gewebefläche.
Die meist aus Aluminium gefertigte Schiene schützt den unteren Fensterstock. Für einen dichten Anschluss brauchen wir ihre Lage und den vorhandenen Überstand.

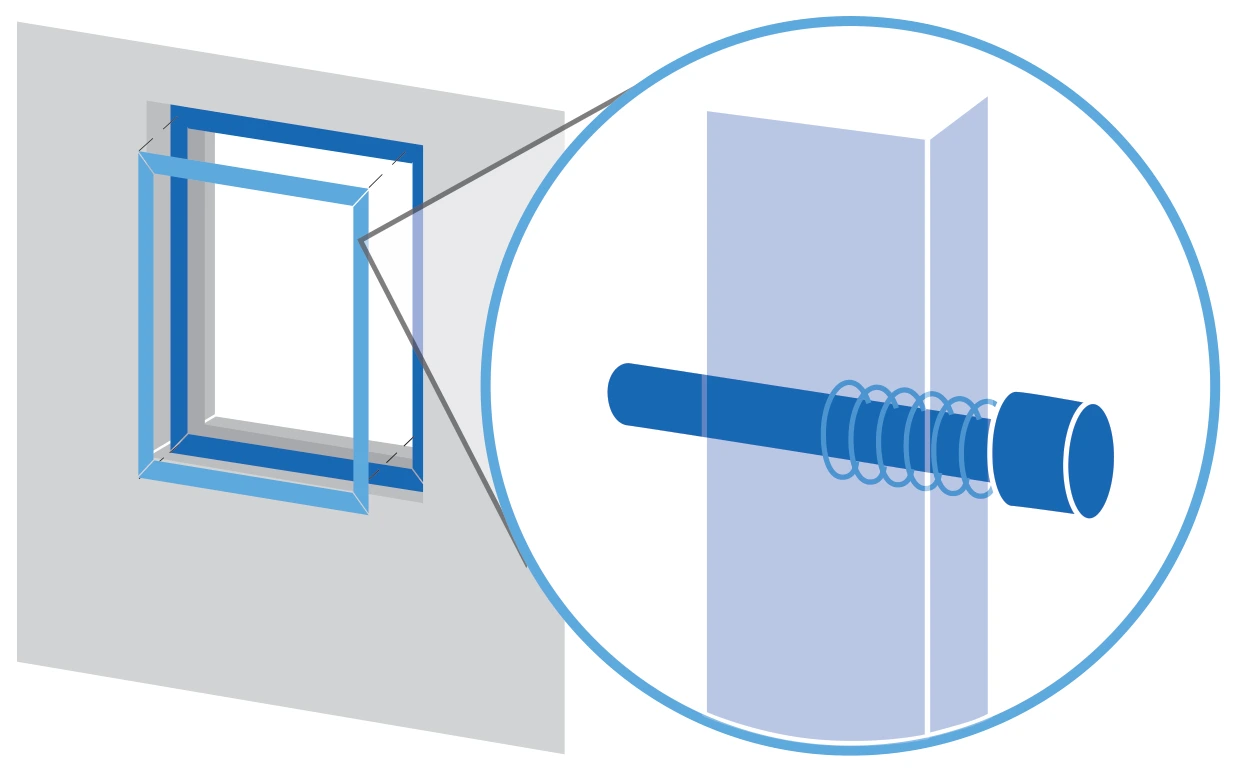

Federstifte halten den Rahmen in seiner Position
Die federbelasteten Stifte greifen in kleine Hülsen, die am vorgesehenen Bauteil sitzen. Damit liegt die Halteposition fest und der Rahmen lässt sich wieder an derselben Stelle einsetzen. Zum Abnehmen ziehst du die Stifte zurück und löst den Rahmen vorsichtig aus den Aufnahmen.
Diese Befestigung eignet sich besonders für Holzfenster mit gerader oder nur leicht abgeschrägter Rahmenkante. Es gibt außerdem Ausführungen für Rollladenführungen und zusätzliche Einbaurahmen. Ob eine davon passt, hängt auch von der unteren Wetterschutzschiene und dem verbleibenden Einbauraum ab.
Was bei der ersten Montage gebohrt wird
Die Aufnahmehülsen brauchen passend gesetzte Bohrungen. Vorher wird geprüft, wo sie sicher sitzen können und ob das Fensterprofil oder die Führungsschiene dafür geeignet ist. Gerade schmale Rollladenführungen lassen nicht jede Befestigung zu.
Sind die Aufnahmen fachgerecht montiert, bleibt die tägliche Handhabung einfach: Du brauchst die Hülsen nicht jedes Mal zu lösen. Das Fliegengitter lässt sich über die Stifte herausnehmen. Soll dein Fensterrahmen ohne Bohrungen bleiben, kommt stattdessen ein Spannrahmen ohne Bohren infrage.
Welche Federstift-Ausführung passt?
Die folgende Auswahl zeigt typische Lösungen für Holzfenster und Rollladenführungen. Du misst an den für deine Einbausituation angegebenen Stellen und übermittelst die Werte unverändert. Die passende Variante und alle Fertigungsmaße bestimmen wir.
| Variante | Einbausituation | Tiefe | Diese Messwerte brauchen wir |
|---|---|---|---|
| SF/1 | Geeignete Rollladenführungsschienen an Kunststofffenstern; bei entsprechender Führung auch Holz und Aluminium | 11 mm | Freie Breite zwischen den Führungen und freie Höhe an den vorgegebenen Messpunkten; ohne Abzüge oder Zugaben. |
| SF/1.8 | Wie SF/1, mit schmalerem Rahmenprofil | 8 mm | Freie Breite zwischen den Führungen und freie Höhe an den vorgegebenen Messpunkten; Werte unverändert angeben. |
| SF/2 | Holzfenster mit direkt aufgesetzter Rollladenführung | 11 mm | Freie Breite und Höhe der Öffnung; beide Werte unverändert angeben. |
| SF/2.8 | Holzfenster mit direkt aufgesetzter Rollladenführung | 8 mm | Freie Breite und Höhe der Öffnung; beide Werte unverändert angeben. |
| SF/2-3 | Doppelflügelige Holzfenster mit Stulpleiste; Federstifte oben und Einhängewinkel unten | 11 mm | Freie Breite und Höhe; zusätzlich Falzstärke (Z) und bei Bedarf der untere Anschluss (X), jeweils unverändert gemessen. |
Auch für Holzfenster mit besonderen Anschlüssen
Sitzt vor deinem Fenster ein Einbruchschutzgitter, kann der Einbau von außen schwierig sein. Die Varianten SF/2 und SF/2.8 lassen sich bei geeigneten Einbausituationen von innen einsetzen. Der vorhandene Einbruchschutz bleibt dabei ein eigenes Bauteil; das Fliegengitter übernimmt diese Schutzfunktion nicht.
Bei einem doppelflügeligen Holzfenster mit Stulpleiste kommt unter anderem SF/2-3 infrage. Diese Ausführung kombiniert Federstifte oben mit Einhängewinkeln unten. Für Holzfenster mit vorstehender Wetterschutzschiene gibt es weitere Rahmenformen mit unterer Bürste. Wir berücksichtigen den vollständigen Fensteranschluss, damit die Abdichtung auch unten passt.
So bereitest du das Aufmaß vor
- Fotografiere das Fenster einmal vollständig geöffnet.
- Zeige die Rahmenkante und ihre Abschrägung aus der Nähe.
- Halte die Rollladenführung und den freien Abstand zum Rollladen fest.
- Miss die freie Breite und Höhe an mehreren Stellen und notiere Abweichungen.
- Kennzeichne bei Doppelfenstern den Hauptflügel und fotografiere die Stulpleiste.
- Bei einem Ersatzrahmen helfen zusätzlich Fotos der vorhandenen Stifte, Hülsen und Profile.
Notiere die tatsächlich gemessenen Werte und übermittle sie uns unverändert. Alle erforderlichen Abzüge und Zugaben berechnen wir passend zur Befestigung. Die Aufmaß-Anleitung für Fliegengitter auf Maß zeigt dir die Messpunkte.
Herausnehmen, reinigen und wieder einsetzen
Ziehe die Stifte vollständig zurück, bevor du den Rahmen bewegst. Halte ihn dabei an den Griffen und vermeide seitliches Verkanten. Nach dem Einsetzen prüfst du, ob jeder Stift in seine Aufnahme greift und die Bürstendichtung am Fenster anliegt.
Du kannst den Rahmen mit einer passenden Gewebeart und Profilfarbe ausstatten. Für größere Elemente können Verstärkungssprossen nötig sein. Ein widerstandsfähigeres Gewebe ersetzt aber keine passende Halterung. Bei Reparaturen helfen die vorhandene Variantenbezeichnung und Fotos dabei, die richtigen Teile zu bestimmen.
Vergleiche Gewebe für Durchsicht, Haustiere und Pollenschutz und wähle dazu eine Rahmenfarbe, die zu deinem Fenster passt.
Häufige Fragen
Muss für Fliegengitter mit Federstiften gebohrt werden?
Ja. Für die Aufnahmehülsen werden Bohrungen im dafür vorgesehenen Fensterbauteil oder in einer geeigneten Führung benötigt. Die genaue Position hängt von der Ausführung ab.
Kann ich einen Federstiftrahmen ohne Werkzeug herausnehmen?
Nach der Montage der Aufnahmen kannst du den Rahmen durch Zurückziehen der Federstifte lösen. Halte ihn dabei an den Griffen und setze alle Stifte beim Wiedereinbau vollständig in ihre Aufnahmen.
Warum unterscheiden sich die Maße bei SF/1 und SF/2?
Die Rahmen werden an unterschiedlichen Stellen befestigt. SF/1 nutzt eine geeignete Rollladenführung, SF/2 ist für bestimmte Holzfenster ausgelegt. Du musst daraus nichts berechnen: Übermittle uns deine unveränderten Messwerte; die technische Berechnung übernehmen wir.
