Fliegengitter-Schiebetüren auf Maß
Eine breite Terrassentür braucht Insektenschutz, der sich leicht zur Seite schieben lässt. Mit einer Fliegengitter-Schiebetür auf Maß bleibt der Bereich vor der Tür frei. Laufstrecke, Flügelaufteilung und Bodenanschluss planen wir passend zu deiner Glasfront.
So kommt Komfort in die Schiebetür
Du greifst die Schiebetür dort, wo es für dich angenehm ist. Die umlaufende Profilgeometrie trägt zugleich zur Stabilität bei.

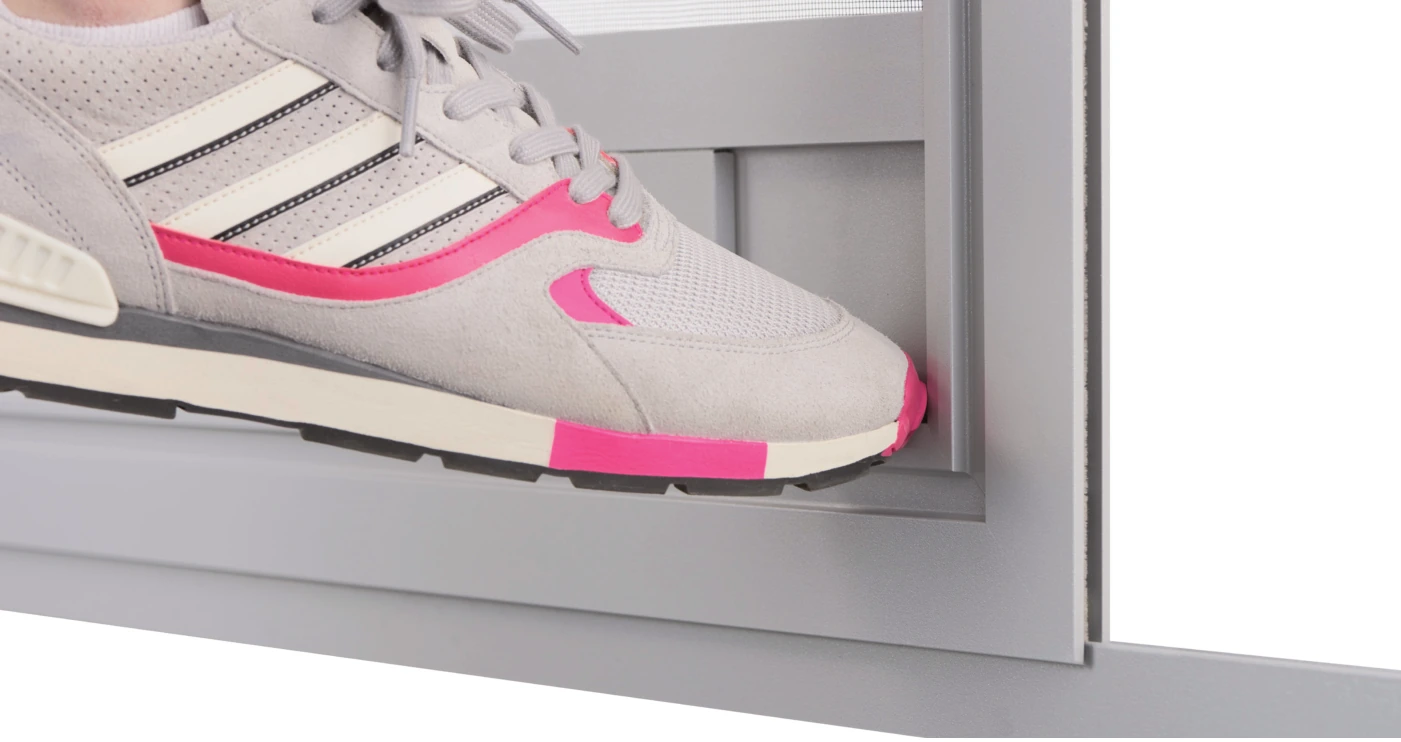

Die Fußbedienung ist eine Ausstattungsmöglichkeit bestimmter Schiebeanlagen. Dafür wird das vorgesehene Bauteil genutzt, nicht die Gewebefläche.

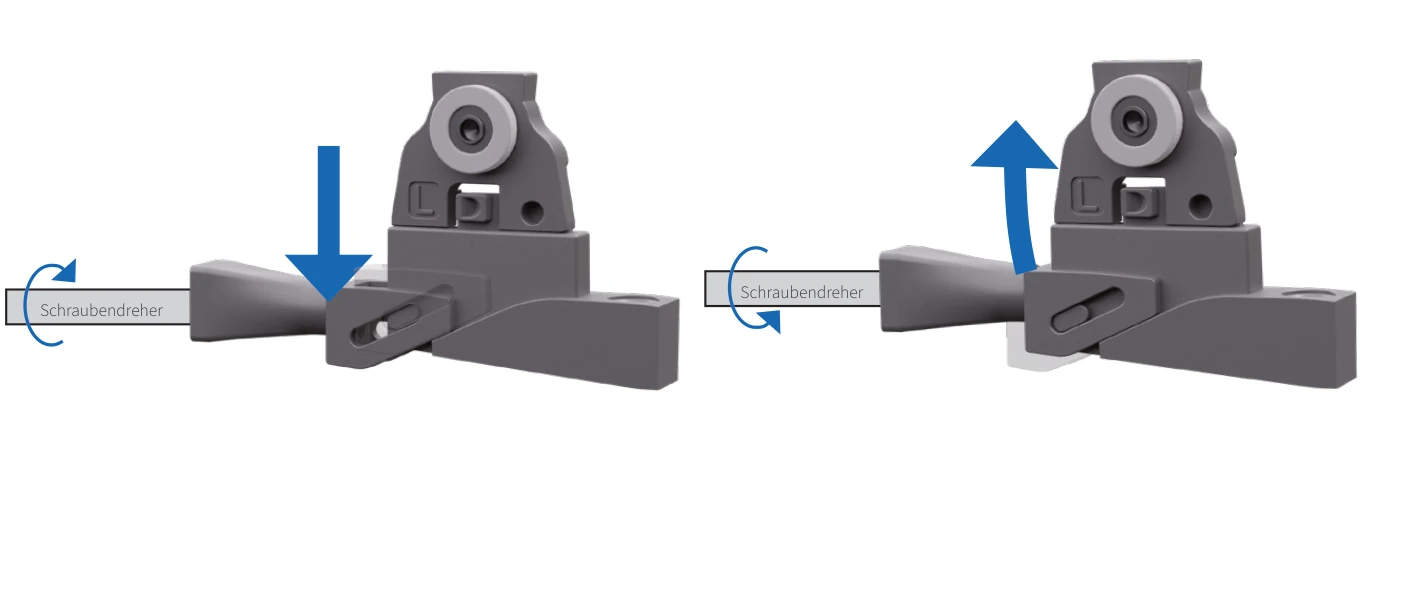

Die Rollen lassen sich über die Stellschraube justieren. Bei der gezeigten hängenden Schiebeanlage beträgt der Verstellbereich 2,5 mm.

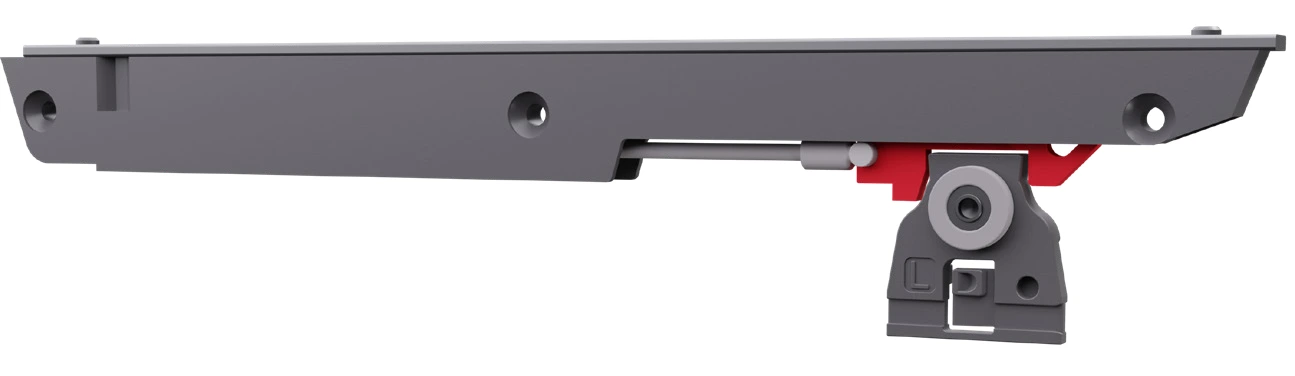

Feder und Dämpfer bremsen den Flügel ab und ziehen ihn kontrolliert in die Endposition. Soft-Close ist nicht dasselbe wie eine über den ganzen Weg selbstschließende Tür.

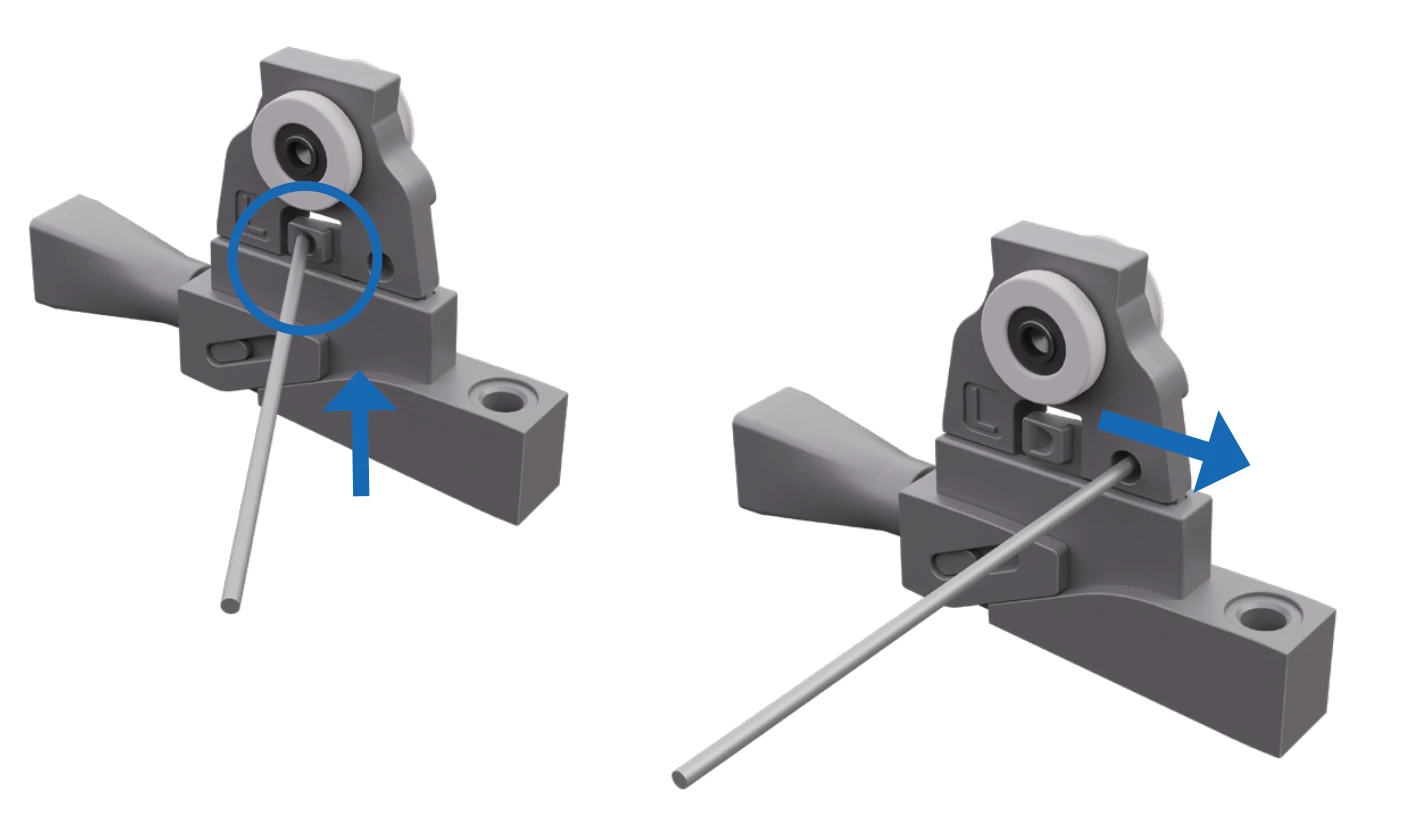

Der Rollenbeschlag lässt sich über seine Rastung lösen. Die dargestellte Push-&-Slide-Bedienung gehört zur passenden Beschlagserie.

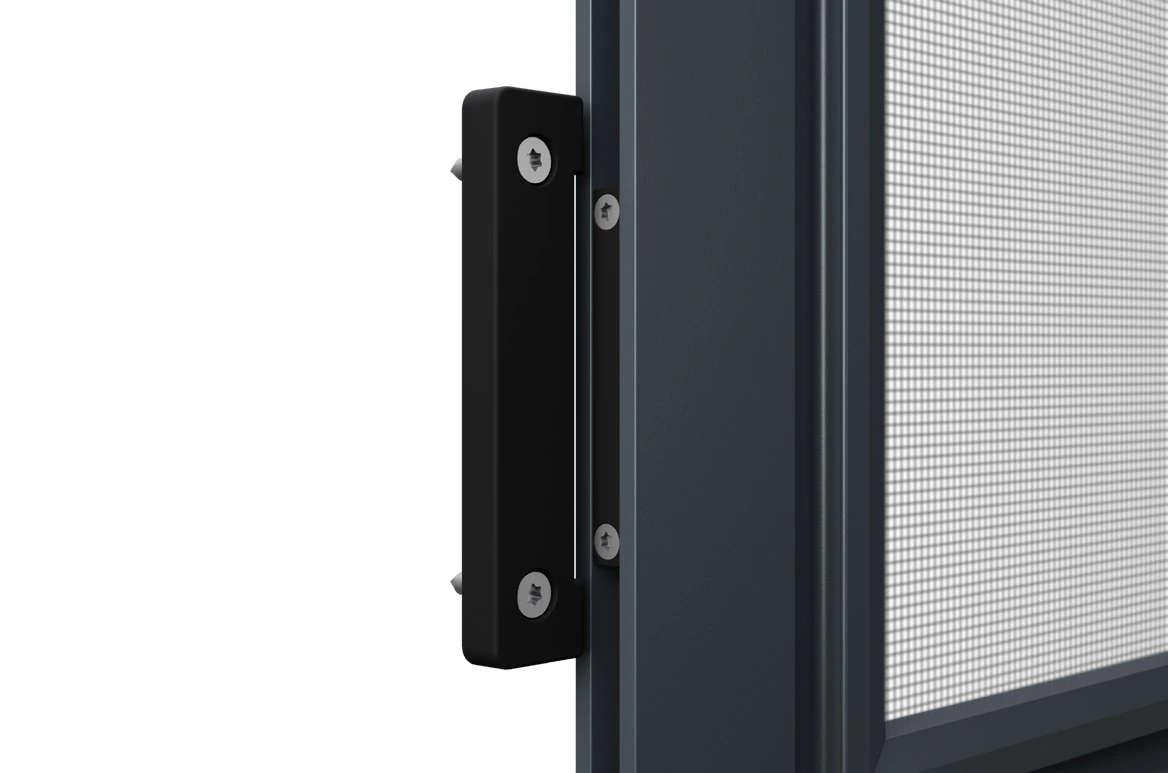

Bei Soft-Stop sichert der Magnetverschluss den geschlossenen Flügel. Das Dämpfungssystem und der Verschluss werden als zusammengehörige Ausstattung ausgewählt.
Optische Markierungen machen eine nahezu unsichtbare Gewebefläche besser erkennbar. Das ist besonders für Gäste und Kinder hilfreich.
Seitlich öffnen statt in den Raum schwenken
Schiebetüren eignen sich unter anderem für Hebe-Schiebetüren, Parallel-Schiebe-Kipp-Türen und Türen mit seitlichem Festfeld. Der Insektenschutzflügel bewegt sich parallel zur Fensterfront. Du brauchst keinen Schwenkraum, aber genügend freie Fläche neben der Passage, um den Flügel dorthin zu schieben.
Auch ein geteilter Rollladen oder unterschiedlich weit vorstehende Rahmenflächen beeinflussen die Planung. Ein passender Einbaurahmen und abgestimmte Bürsten schließen die Übergänge, wenn die Anlage geschlossen ist. Bei mehreren Flügeln legen wir fest, welche Seite du wie weit öffnen möchtest.
Classic: ruhiger Lauf und verstellbare Beschläge
Die Classic-Anlagen laufen auf kugelgelagerten Rollen mit geräuschmindernder Beschichtung. Ihre Höhe lässt sich auch nach dem Einbau einstellen. An der umlaufenden Griffnut kannst du den Flügel auf unterschiedlichen Höhen anfassen und verschieben.
Der Rollenverschluss hält die Tür in der Endposition; seine Zuhaltekraft lässt sich einstellen. Bei passenden Ausführungen kannst du außerdem eine gewebeteilende Sprosse oder eine zusätzliche horizontale Griffnut einplanen. Das hilft, Bedienung und Stabilität auf die Größe deiner Anlage abzustimmen.
Comfort: oben getragen, bequem bedient
Bei Comfort-Schiebeanlagen sitzt die tragende Beschlagtechnik oben. Die Komponenten sind verdeckt und witterungsgeschützt untergebracht. Kugelgelagerte Laufrollen und eine nachträgliche Höhenverstellung sorgen dafür, dass die Anlage auf ihre Einbausituation eingestellt werden kann.
Du kannst eine manuelle oder eine selbstschließende Ausführung wählen. Für passende Einbausituationen sind auch schwellenfreie Durchgänge möglich. Den unteren Anschluss planen wir immer mit: Er muss zur Führung und zum vorhandenen Boden passen.
Soft-Close oder Selbstschließer: was möchtest du?
Möchtest du die Tür selbst zuschieben und nur den letzten Weg sanft abbremsen? Oder soll sie nach dem Durchgehen von allein zurücklaufen? Diese Wünsche brauchen unterschiedliche Funktionen.
| Begriff | Aufgabe | Wichtiger Unterschied |
|---|---|---|
| Soft-Close, Typ A | Dämpfen und den Flügel im letzten Bewegungsabschnitt in die Endposition ziehen | Für den optimalen Schließablauf muss die Tür mehr als 40 cm geöffnet werden. |
| Soft-Stop, Typ B | Sanftes Abbremsen an der Verschlussseite in Verbindung mit Magnetverschluss | Ermöglicht leichtes Öffnen auch auf kurzer Strecke; zieht die Tür nicht über den gesamten Weg selbstständig zu. |
| Selbstschließende Comfort-Ausführung | Ein integriertes Triebfederpaket führt den geöffneten Flügel zurück | Die selbstschließende Tür lässt sich höchstens 2,0 m weit öffnen. Die Gesamtbreite der Anlage ist ein anderes Maß. |
Soft-Close zieht den Flügel im letzten Bewegungsabschnitt in seine Endposition. Für die selbsttätige Rückführung nach dem Durchgehen wählst du eine selbstschließende Comfort-Anlage. Deren Öffnungshub ist auf 2,0 m begrenzt; damit ist der Bewegungsweg des Flügels gemeint, nicht die gesamte Anlagenbreite.
Ein, zwei oder drei Flügel
Eine einzelne Passage lässt sich häufig mit einem Flügel schließen. Für breite Öffnungen gibt es mehrflügelige Anlagen. Mit der Aufteilung ändern sich die Führungen und der Platzbedarf. Auch eine flache T-Schiene hat andere Eigenschaften als eine vollständig schwellenfreie Lösung.
| Beispiel | Aufbau | Einbautiefe |
|---|---|---|
| SA/41 | Einflügelig, oben und unten mit Hohlkammerführung | 15 mm |
| SA/41T | Einflügelig, unten T-Führung | 15 mm |
| SA/4E | Einflügelig mit umlaufender Hohlkammerführung, Frontalmontage | 15 mm |
| SA/5E | Einflügelig mit umlaufender Doppelführung, etwa für geteilten Rollladenaufbau | 23 mm |
| SA/7 | Zweiflügelig mit umlaufender Doppelführung | 29 mm |
| SA/7T | Zweiflügelig mit flacher Doppel-T-Bodenführung | 29 mm |
| SA/7-3 | Dreiflügelig mit dreischieniger Führung | 44 mm |
So werden die Schiebeanlagen gemessen
Bei den Varianten ohne Einbaurahmen mit angehängter „1“, zum Beispiel SA/41, wird die Gesamthöhe von der Unterkante der unteren Laufschiene bis zur Oberkante der oberen Führung gemessen. Die Breite des beweglichen Flügels wird separat als G-Maß angegeben. Bei einer Ersatzbestellung ist deshalb die vollständige Variantenbezeichnung wichtig.
Für eine Schiebetür muss neben dem Durchgang genügend Platz zum Verschieben des Flügels bleiben. Miss die freie Öffnung und den verfügbaren Platz an den in unserer Anleitung gezeigten Stellen. Gib die Werte unverändert weiter. Wir berechnen die passenden Flügel- und Schienenmaße.
Bei einer Ersatzanfrage schickst du uns die alte Bezeichnung und Fotos der Schienen. Nimm die Maße an den in unserer Aufmaß-Anleitung gezeigten Stellen auf und übermittle sie unverändert. Die Zuordnung zur passenden Variante sowie alle nötigen Abzüge und Zugaben übernehmen wir.
Saubere Anschlüsse und eine erkennbare Gewebefläche
Liegt eine Rahmenfläche weiter zurück, kann eine passende Bürstenlänge den Übergang schließen. Den Stulpversatz notierst du mit Maß und Seite; bei diesen Schiebeanlagen gilt dafür die Ansicht von außen. An der Wetterseite und bei niedrigen Schwellen muss zudem Wasser ablaufen können.
Große, transparente Gewebeflächen lassen sich leicht übersehen. Eine geeignete Kennzeichnung auf dem Gewebe hilft, versehentliches Hineinlaufen zu vermeiden. Zeige Kindern und Gästen kurz, wo der Flügel läuft und wie sie ihn öffnen. Der Insektenschutz ist keine Abstützung und keine Absturzsicherung.
Aufbau und Komfort deiner Schiebetür
Soft-Close und Soft-Stop bei Fliegengitter-Schiebetüren
Soft-Close oder Soft-Stop?
Mehr erfahrenSelbstschließende Fliegengitter-Schiebetür auf Maß
Insektenschutz-Schiebetür mit Triebfederpaket und sanfter Dämpfung.
Mehr erfahrenFliegengitter-Schiebetür mit besonders flachem Übergang
Niedrige Schwelle bei Insektenschutz-Schiebetüren auf Maß.
Mehr erfahrenDreiflügelige Fliegengitter-Schiebetür auf Maß
Insektenschutz für große Öffnungen: dreiflügelige Schiebeanlage mit drei Schienen, umlaufendem Rahmen und abgestimmter Flügelteilung.
Mehr erfahrenSchiebetürprofile und Führungsschienen für Insektenschutz
Laufprofile, T-Schienen, Doppel- und Dreifachführungen für Fliegengitter-Schiebetüren auf Maß.
Mehr erfahrenLaufrollen und Führungen für Fliegengitter-Schiebetüren
Leichtgängige Schiebetüren: Laufrollen, Höhenverstellung, Rollenverschluss und Führung unterscheiden.
Mehr erfahrenHäufige Fragen
Wie viel Platz braucht eine Fliegengitter-Schiebetür seitlich?
Der Flügel muss neben den Durchgang geschoben werden können. Miss deshalb auch den freien Platz seitlich der Öffnung und gib uns die Werte unverändert weiter. Welche Flügelbreite und Schienenlänge dazu passen, berechnen wir.
Schließt eine Schiebetür mit Soft-Close ganz von allein?
Soft-Close übernimmt den gedämpften Einzug auf dem letzten Weg in die Endposition. Soll der Flügel nach dem Durchgehen selbst zurücklaufen, brauchst du die dafür ausgelegte selbstschließende Anlage.
Gibt es Fliegengitter-Schiebetüren ohne Bodenschwelle?
Ja, passende Comfort-Ausführungen ermöglichen schwellenfreie Durchgänge. Die Führung und der vorhandene Bodenanschluss müssen dafür zusammenpassen.
Kann ich Maße von SA/4 für SA/41 verwenden?
Nicht ohne Prüfung. SA/41 verwendet einen geänderten Maßbezug: die Gesamthöhe einschließlich Führungsschienen und das G-Maß für die Flügelbreite. Bei einer Ersatzanfrage helfen die alte Bezeichnung und Fotos.
