GitterSafe-Lichtschachtabdeckung auf Maß
Ein neuer Rost, der sauber zur Umgebung passt: GitterSafe ersetzt die bisherige Lichtschachtabdeckung durch einen GFK-Rost mit Aluminiumrahmen und Gewebe. Bündig eingebaut entsteht ein ebener Übergang zum Boden oder zu einer geeigneten Terrassenaussparung.
Was unter der bündigen Oberfläche steckt

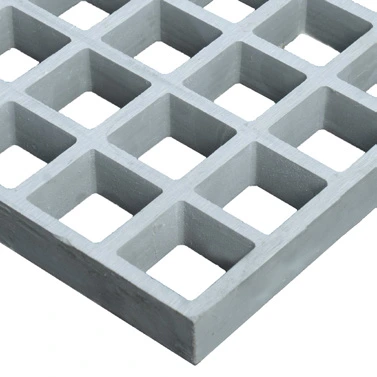

Der GFK-Rost trägt die Abdeckung. Teilung und freie Öffnung sind unterschiedliche Maße; für die Lastaufnahme zählt die gesamte geprüfte Konstruktion.

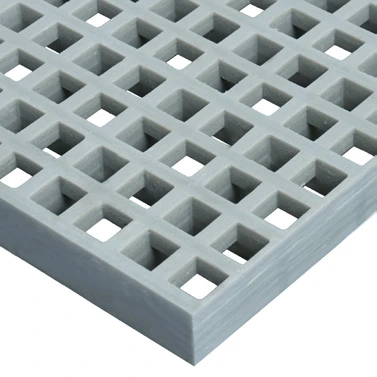

Die kleinere Teilung ist eine alternative Rostausführung. Auch sie ist nur für die vorgesehene Begehbarkeit ausgelegt, nicht für Fahrzeugverkehr.
An einer Terrassenaussparung muss der Rahmen ausreichend unterstützt werden. Er darf nicht nur an einer schmalen Randfahne hängen.

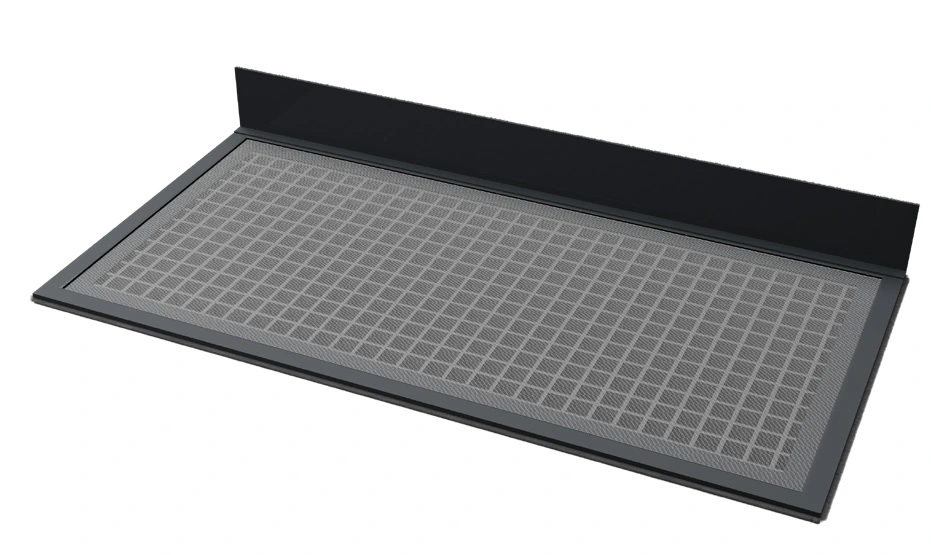

Bei überstehender Fensteröffnung kann eine passende Aufkantung den Anschluss schließen. Höhe und freie Fensterbewegung werden gemeinsam geprüft.

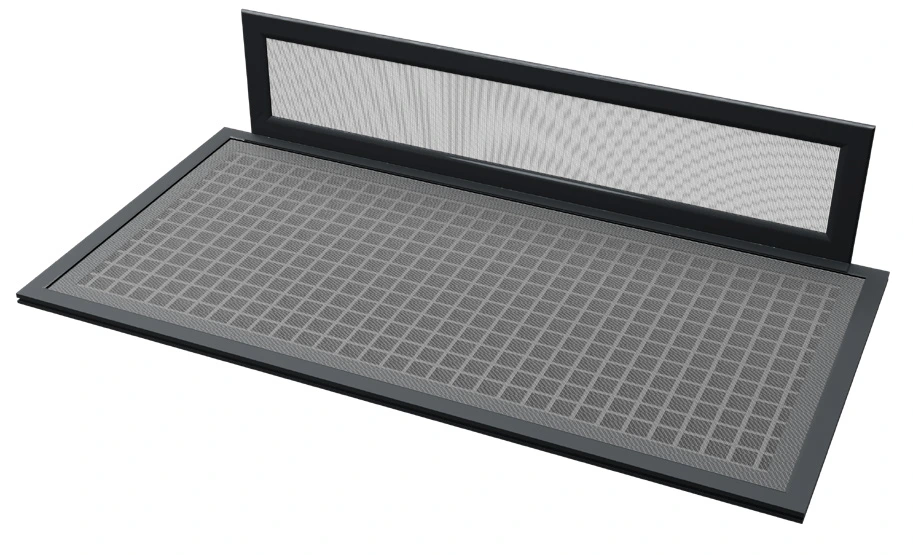

Ein aufrechtes Zusatzteil kann einen höher liegenden Wand- oder Fensteranschluss ergänzen. Die Lüftung und das Öffnen des Kellerfensters müssen frei bleiben.

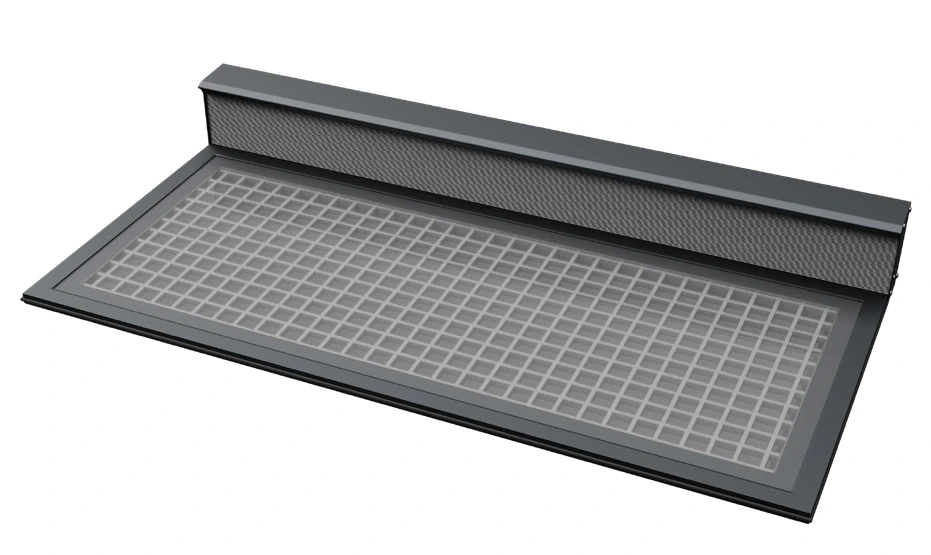

Eine Polycarbonatplatte hält Regen zurück, das Lüftungsprofil lässt einen Luftaustausch zu. Dies ist keine Abdichtung gegen Rückstau oder drückendes Wasser.
GitterSafe ersetzt deinen bisherigen Gitterrost
Anders als ein Auflieger sitzt GitterSafe nicht einfach auf dem alten Stahlrost. Die vorhandene Abdeckung wird durch eine eigene Konstruktion ersetzt. Ihr GFK-Rost – ein Rost aus glasfaserverstärktem Kunststoff – wird mit dem passenden Rahmen und dem vorgesehenen Gewebe kombiniert.
Für einen bündigen Einbau müssen Höhe und Auflage zur Öffnung passen. Wir betrachten deshalb auch, wo der Rost unterstützt wird und wie die Last in die vorhandene Konstruktion gelangt. Bei einer Terrassenaussparung gehören die Unterkonstruktion und die angrenzenden Schnittkanten mit zur Planung.
Was unter der Gewebefläche steckt
Der GFK-Rost übernimmt die vorgesehene Tragfunktion. Standardmäßig hat er eine Teilung von 38 × 38 mm; optional ist eine feinere Teilung von 20 × 20 mm erhältlich. Die Teilung beschreibt das Raster, nicht die freie Öffnung zwischen den Stegen. Beim Standardraster beträgt diese Öffnung beispielsweise 32 × 32 mm.
Darüber kommt bei der Edelstahl-Ausführung Gewebe mit 0,60 mm Drahtstärke und 1,5 × 1,5 mm Maschenweite zum Einsatz. Als Alternative gibt es Aluminium-Streckmetall mit anderer Geometrie. Welches Material passt, hängt auch von der Umgebung und möglichen Verunreinigungen ab.
| Merkmal | Ausführung |
|---|---|
| Grundrost | GFK, Teilung 38 × 38 mm; optional 20 × 20 mm. |
| Rahmenanschluss | Je nach Variante umlaufende Bürste, Wandwinkel, Fahne oder zusätzlicher aufrechter Rahmen. |
| Einbau | Bei diesen GS-Varianten: 17 mm + 27 mm. |
| Maximale Größe | 160 × 100 cm für die aufgeführten GS-Varianten. |
| Belastung | Für Begehbarkeit; nicht zum Befahren und nicht für ungeprüfte hohe Punktlasten. |
Für Lichtschächte, Wandanschlüsse und Terrassen
Ein umlaufend freier Schacht braucht einen anderen Randabschluss als eine Öffnung direkt an der Hauswand. Für erhöhte Kellerfenster und passende Terrassenaussparungen stehen weitere Varianten zur Verfügung.
| Variante | Besonderheit |
|---|---|
| GS/1 | Umlaufende Bürste für Lichtschächte. |
| GS/1-1 | L-Winkel für Wandanschluss bei erhöhter Fensteröffnung. |
| GS/1-2 | Aufrechter Zusatzrahmen für entsprechende Wand- und Fensteranschlüsse. |
| GS/2 | Dreiseitige Ausführung mit Fahne, etwa für geeignete Terrassenaussparungen. |
| GS/2-3 | Ausführung mit umlaufender Bürste für Lichtschacht oder Terrassenaussparung. |
| GS/5R | Regenschutz mit Polycarbonatplatte und Lüftungsprofil. |
Eine bündige Abdeckung braucht eine tragfähige Auflage
Bei einer Holzterrasse kann ein geeigneter vorhandener Rahmen die Unterstützung bilden. Fehlt diese Auflage, muss eine passende unterstützende Rahmenkonstruktion vorgesehen werden. GitterSafe darf bei diesen Anwendungen nicht allein auf dem schmalen Randüberstand, der sogenannten Fahne, liegen.
Mit geeigneten Distanzklötzen lassen sich Höhenunterschiede ausgleichen. Ihre Position und die Unterstützung richten sich nach dem konkreten Aufbau und der vorgesehenen Belastung. Deshalb messen wir nicht nur die sichtbare Öffnung, sondern prüfen auch den Bereich darunter.
Zum Begehen vorgesehen – nicht zum Befahren
Die hier vorgestellten GFK-Rost-Abdeckungen sind für Begehbarkeit ausgelegt. Du darfst sie nicht mit Fahrzeugen befahren. Auch schwere Gegenstände mit kleinen Aufstandsflächen können zu hohe Punktlasten erzeugen. Für besondere Belastungen müssen die passenden Traglastdaten der konkreten Ausführung geprüft werden.
GitterSafe ist außerdem keine automatisch geprüfte Einbruch- oder Absturzsicherung. Entscheidend sind der tatsächlich gelieferte Aufbau, seine Unterstützung und die vereinbarte Nutzung. Teile uns besondere Anforderungen deshalb schon bei deiner Anfrage mit.
So misst du für einen passenden Rostersatz
Miss die freie Breite und Tiefe des Schachts sowie die vorhandene Auflage. Notiere den Höhenunterschied zum umliegenden Boden und fotografiere den Wandanschluss. Gib alle Messwerte unverändert an. Die nötigen Abzüge, Zugaben und die passende Größe für deinen GitterSafe berechnen wir.
Bei GS/1-1 kommen die Angaben für den Wandwinkel hinzu. Für höhere Fensteröffnungen kann stattdessen ein aufrechter Zusatzrahmen nötig sein. Eine Skizze von oben und von der Seite zeigt diese Anschlüsse meist deutlicher als einzelne Zahlen.
Nutze die Lichtschacht-Checkliste und stelle deine Angaben über den Servicepoint zusammen. So können wir den bündigen Anschluss und die nötige Unterstützung gemeinsam planen.
GitterSafe passend zur Auflage planen
GitterSafe für Terrassenaussparungen auf Maß
GitterSafe bündig in Terrasse oder Holzdeck einbauen: geeignete Auflage, GFK-Rost, Randanschluss und Begehbarkeit zusammen planen.
Mehr erfahrenGewebe und Füllungen für Lichtschachtabdeckungen
Edelstahlgewebe, Aluminium-Streckmetall, Polycarbonat und GFK-Rost unterscheiden.
Mehr erfahrenProfile für Lichtschachtabdeckungen und GitterSafe
Flache Auflieger, Wandanschlüsse, Lüftungsprofile und GitterSafe-Rahmen auf Maß.
Mehr erfahrenUnterlegplatten und Vorlegeband für passende Anschlüsse
Unterlegplatten, Höhenausgleich und Vorlegeband bei Fliegengittern und GitterSafe.
Mehr erfahrenHäufige Fragen
Bleibt mein alter Stahlrost unter GitterSafe liegen?
Nein. GitterSafe ersetzt die bisherige Abdeckung durch eine eigene GFK-Rost-Konstruktion. Soll der vorhandene Rost bleiben, ist ein Lichtschacht-Auflieger die andere passende Produktgruppe.
Darf GitterSafe nur auf seinem Randüberstand liegen?
Nein. GitterSafe braucht in der Terrassenaussparung eine tragfähige Unterstützung. Der schmale Randüberstand allein reicht nicht aus; ein geeigneter vorhandener oder zusätzlicher Rahmen muss die Last aufnehmen.
Ist GitterSafe mit dem Auto befahrbar?
Nein. Die vorgestellten Ausführungen sind zum Begehen ausgelegt. Fahrzeuge und ungeprüfte hohe Punktlasten sind nicht vorgesehen.
Gibt es GitterSafe mit Regenschutz?
Ja. GS/5R kombiniert die Rostkonstruktion mit einer Polycarbonatplatte und einem Lüftungsprofil. Ausreichende Belüftung und eine geeignete Unterstützung müssen auch bei dieser Ausführung vorhanden sein.
