Rollokassetten, Zugschienen und Führungsprofile
Im Rollo verschwindet das Gewebe bei Bedarf in einer Kassette. Damit es sauber aufrollt und seitlich geführt bleibt, gehören Kassette, Zugschiene und Führungsschienen zu einem abgestimmten System.
Vom Kassettengrundprofil zur Seitenführung
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Welche Aufgabe hat welches Profil?
Die Kassette nimmt das aufgerollte Gewebe auf. Mit der Zugschiene bedienst du das Rollo. Die seitlichen Führungen halten den vorgesehenen Laufweg und bilden den Anschluss der beweglichen Bespannung.
Bei geschlossenen Rahmenausführungen kommt unten ein Verbindungsprofil hinzu. Eine Variante mit Einhängewinkeln benötigt wiederum eine dafür geeignete Befestigungsaufnahme. Deshalb lassen sich einzelne Schienen nicht allein nach ihrer Länge auswählen.

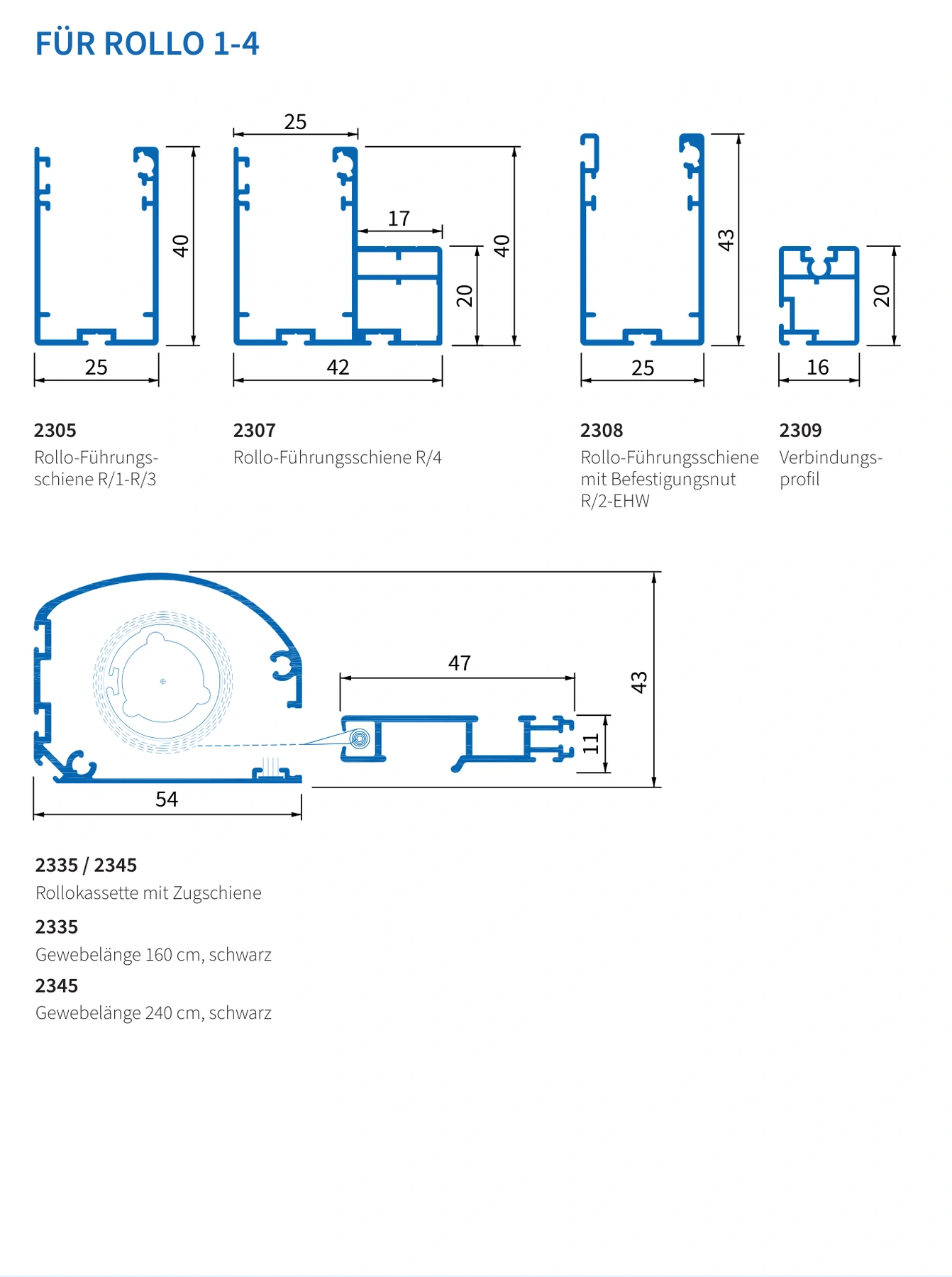

Profile der Reihe R/1 bis R/4
| Profil | Aufgabe im System |
|---|---|

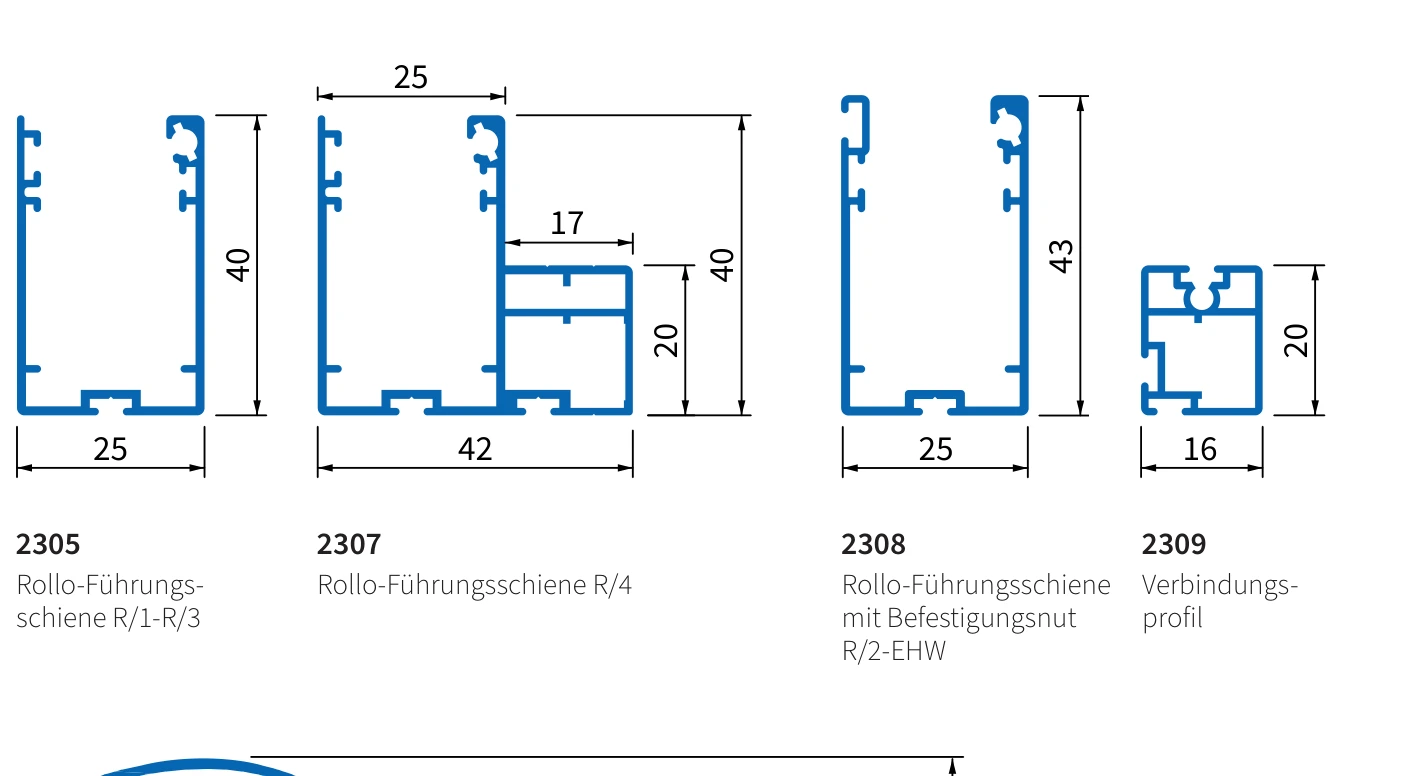

| 2305 | Seitliche Führung für R/1 bis R/3 |
| 2307 | Führungsschiene für R/4 |
| 2308 | Führung mit Befestigungsnut für R/2-EHW |
| 2309 | Verbindungsprofil |

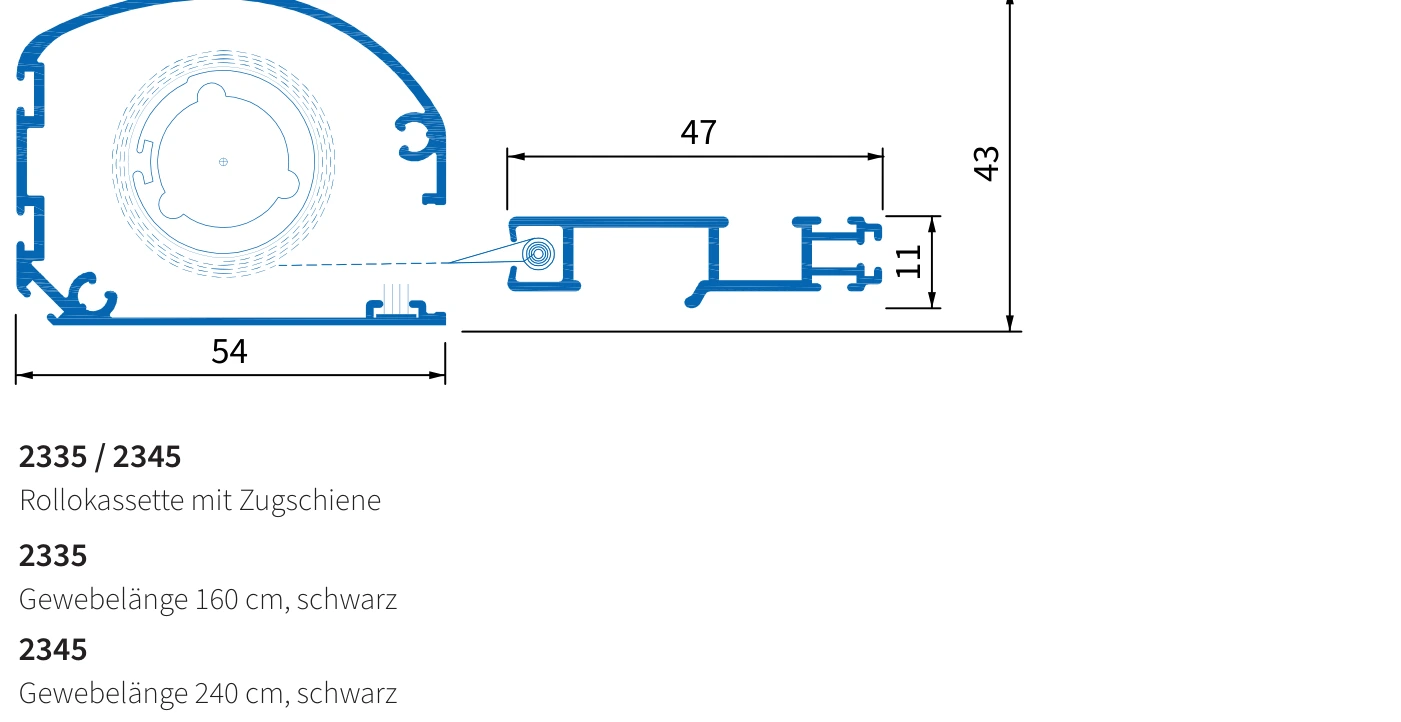

| 2335 / 2345 | Rollokassette mit Zugschiene in den zugehörigen Gewebeausführungen |

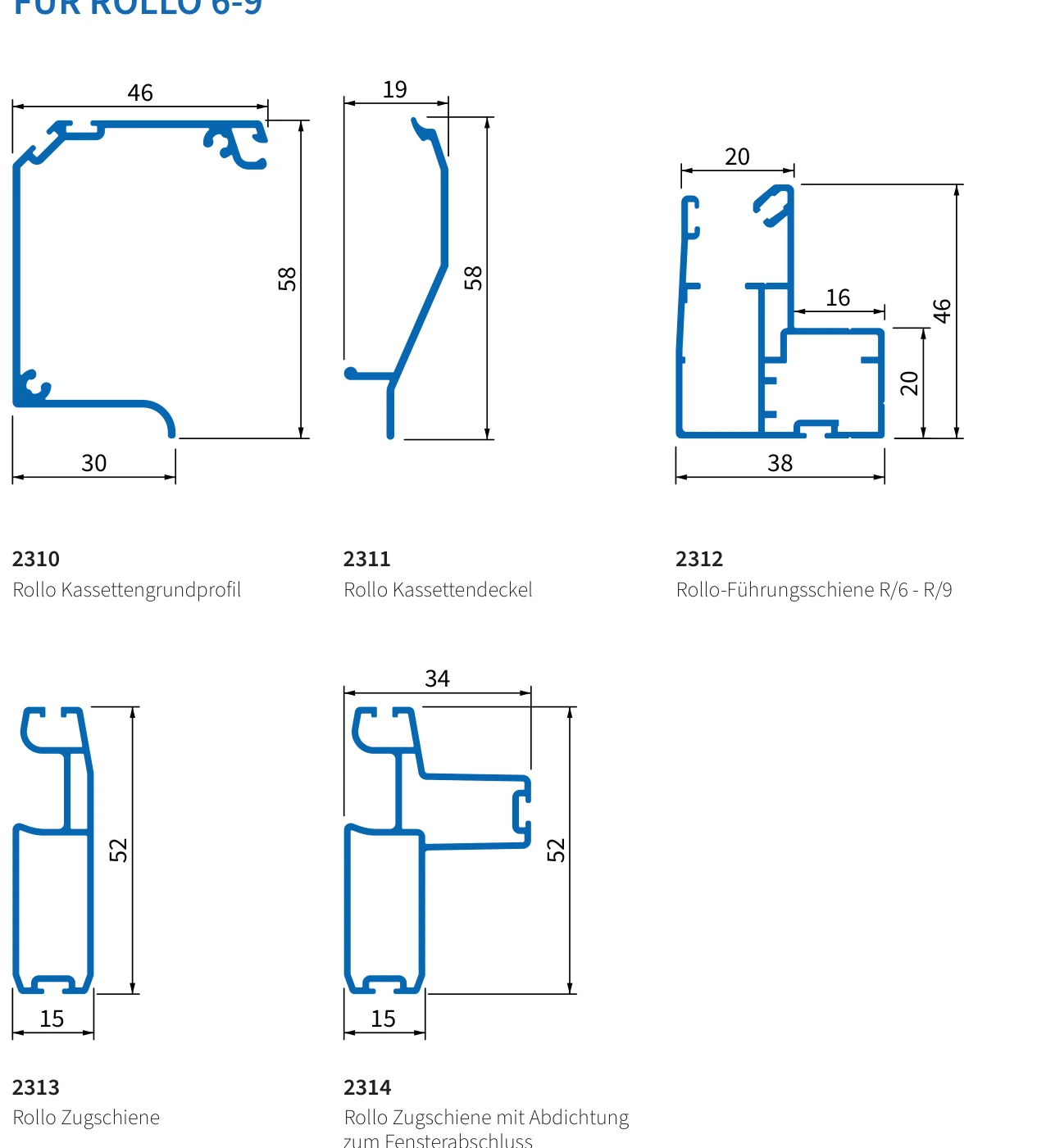

Profile der Reihe R/6 bis R/9
| Profil | Aufgabe im System |
|---|---|
| 2310 | Grundprofil der Kassette |
| 2311 | Kassettendeckel |
| 2312 | Führungsschiene R/6 bis R/9 |
| 2313 | Zugschiene |
| 2314 | Zugschiene mit Abdichtung zum Fensterabschluss |
Die Revisionsöffnung macht den Unterschied
Die Reihe R/6 bis R/9 besitzt eine Revisionsblende. Darüber sind Feineinstellungen auch nach der Montage zugänglich. Zur Ausstattung gehören außerdem die Rücklaufbremse und die jeweilige Verschlussausführung.
Ein Rollo mit Revisionsmöglichkeit ist nicht automatisch an derselben Stelle montierbar wie jede ältere Ausführung. Die Einbautiefen und Befestigungsarten müssen zum Fenster oder Dachfenster passen. Wir prüfen deshalb auch bei einem Ersatz die gesamte Anlage.
Für Dachfenster auf die Bedienung achten
Ein Dachfenster braucht Platz zum Schwenken und gegebenenfalls für die Reinigungsstellung. Herausnehmbare Rollo-Ausführungen und frontal befestigte Rahmen erfüllen hier unterschiedliche Aufgaben.
Nenne uns bei einer Anfrage den Fenstertyp und zeige die Innenlaibung mit geöffnetem Fenster. Schicke keine selbst berechneten Bestellmaße. Die gemessene Öffnung und die vorhandenen Abstände sind die Grundlage; passende Profilkombination und Fertigungsmaße legen wir fest.
Häufige Fragen
Kann ich nur nach der Breite der Rollokassette ein Ersatzteil auswählen?
Nein. Reihe, Befestigung, Zugschiene und seitliche Führung müssen zur Ausführung passen.
Hat jedes Insektenschutz-Rollo eine Revisionsklappe?
Nein. Die Reihen unterscheiden sich. R/6 bis R/9 besitzen eine Revisionsblende.
