Schiebetürprofile und Führungsschienen für Insektenschutz
Eine leichtgängige Schiebetür braucht mehr als gute Rollen. Flügelprofil, obere Führung und unterer Anschluss müssen zusammenpassen. Hier findest du die wichtigsten Profilaufgaben bei ein- und mehrflügeligen Anlagen.
Schienen und Flügel passend kombinieren
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Du greifst die Schiebetür dort, wo es für dich angenehm ist. Die umlaufende Profilgeometrie trägt zugleich zur Stabilität bei.
Flügel und Führung gemeinsam planen
Der Türflügel hält die Bespannung und bietet eine umlaufende Griffnut. Die Führungsschienen legen seinen Bewegungsweg fest. Bei hängenden Anlagen wird das Gewicht über die obere Laufschiene aufgenommen; der untere Anschluss führt und dichtet je nach Variante.
Ein breiter Durchgang allein sagt noch nicht, wie viele Schienen erforderlich sind. Auch die freie Parkfläche, die Teilung des Rollladens und die gewünschte Öffnungsbreite bestimmen den Aufbau.

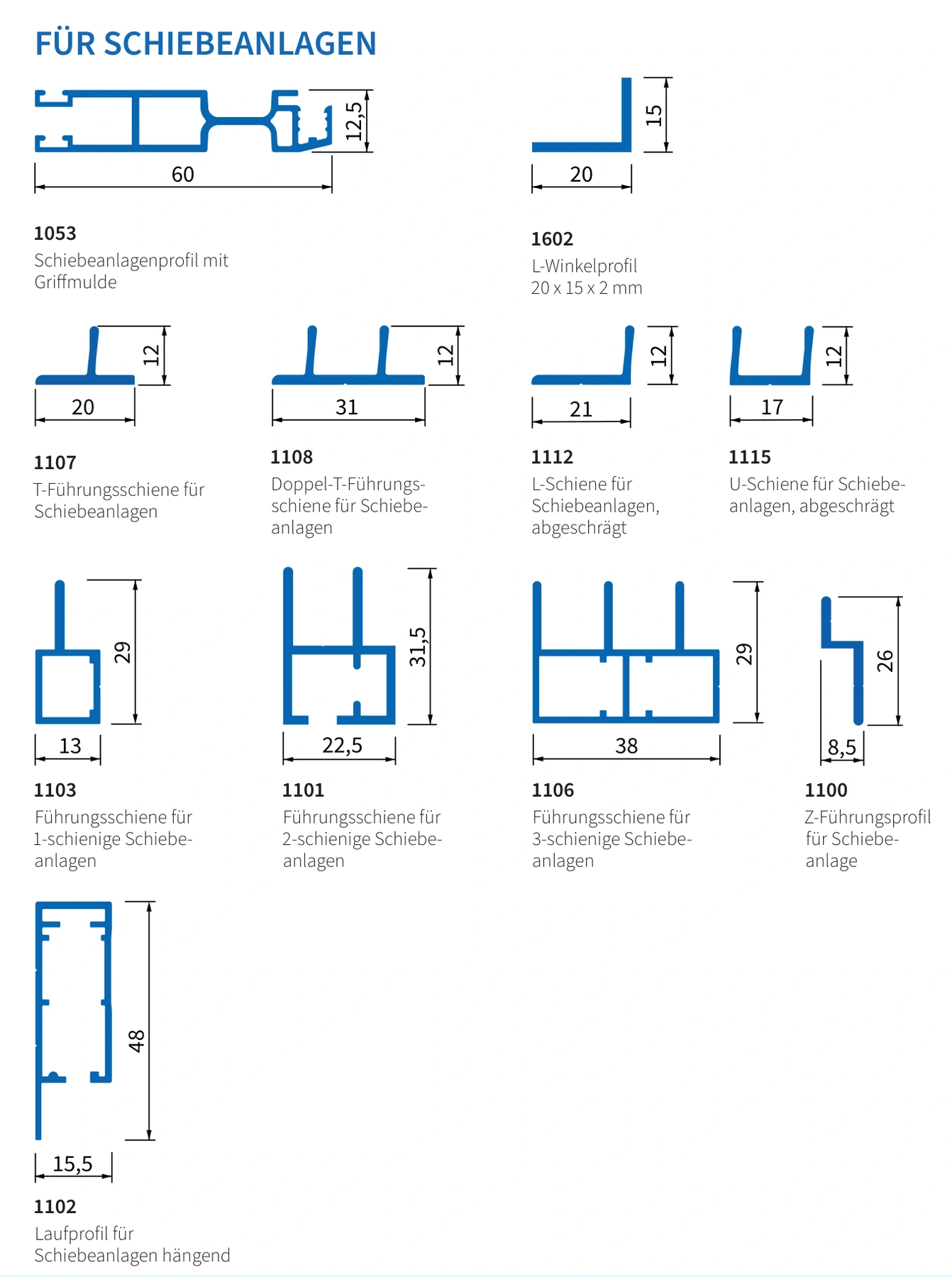

Profilübersicht für Schiebeanlagen
| Profil | Aufgabe im System |
|---|---|
| 1053 | Flügelprofil mit Griffmulde |
| 1103 | Führung für einschienige Anlagen |
| 1101 | Führung für zweischienige Anlagen |
| 1106 | Führung für dreischienige Anlagen |
| 1107 | T-Führungsschiene |
| 1108 | Doppel-T-Führungsschiene |
| 1100 | Z-Führungsprofil |
| 1102 | Laufprofil für hängende Schiebeanlagen |
| 1112 | Abgeschrägte L-Schiene |
| 1115 | Abgeschrägte U-Schiene |
Eine flache Schwelle ist nicht dasselbe wie eine schmale Anlage
Die Einbautiefe beschreibt den Platzbedarf der Anlage in einer anderen Richtung als die Höhe der Schwelle. Eine Schiebeanlage mit flachem Übergang kann daher trotzdem mehr Bauraum vor dem Fenster benötigen.
Bei den U-Ausführungen der hängenden Anlagen ist der untere Durchgangsbereich beispielsweise besonders flach aufgebaut. Die Auswahl richtet sich nach der vorhandenen Türschwelle. Wir prüfen, welcher Anschluss dort montiert werden kann und wie die Abdichtung funktioniert.
Mehrere Flügel brauchen einen abgestimmten Laufweg
Zwei- und dreiflügelige Anlagen unterscheiden sich in ihren Schienen und in der möglichen Überdeckung. Bei einer mittigen Rollladenführung kann außerdem ein Einbaurahmen erforderlich sein.
Für deine Planung benötigen wir die gesamte Öffnung und die seitlichen Flächen, auf denen die Flügel später stehen. Du übermittelst deine Messwerte unverändert. Schienenlängen, Flügelmaße und alle weiteren Fertigungsangaben legen wir daraus fest.
Bei Laufproblemen zuerst die Ursache ansehen
Schmutz, ein beschädigtes Profil oder eine nicht passende Rollenposition können den Lauf beeinträchtigen. Bevor eine Schiene ausgetauscht wird, prüfen wir die Führung und den Beschlag gemeinsam.
Fotografiere obere und untere Schiene, die Rollenstelle und die gesamte Tür. Unter Laufrollen und Führungen findest du weitere Hinweise für eine gezielte Serviceanfrage.
Häufige Fragen
Kann ich eine Doppel-T-Schiene statt einer einfachen Schiene einsetzen?
Nur wenn der gesamte Aufbau dafür vorgesehen ist. Flügel, Beschläge und Führung müssen zusammenpassen.
Sind die Schienenlängen gleich der gemessenen Türöffnung?
Nicht zwingend. Du gibst die gemessene Öffnung unverändert an; die benötigten Schienen- und Flügelmaße berechnen wir.
