Spannrahmenprofile: schlanke Rahmen passend zu deinem Fenster
Bei einem Spannrahmen bestimmen Profil und Halterung gemeinsam den Sitz im Fenster. Eine Bürstenaufnahme oder eine seitliche Fahne ist deshalb kein beliebiges Detail, sondern Teil der passenden Befestigung.
Form, Falzauflage und Randbürste
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.

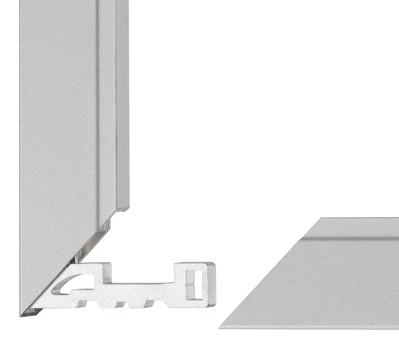

Massive Eckwinkel verbinden die Aluminiumprofile. Die Rahmengeometrie und die Beschläge werden auf die gewählte Ausführung abgestimmt.
Das Profil richtet sich nach deinem Fenster
Ein Insektenschutzrahmen kann vor dem festen Fensterrahmen sitzen oder in die Öffnung eingesetzt werden. Dafür braucht er unterschiedliche Anschlussformen. Ein kantiger Falz, ein gerundetes Profil und eine eng anliegende Rollladenführung stellen jeweils andere Anforderungen.
Wir wählen zuerst die geeignete Befestigung und stimmen darauf die Profilgeometrie ab. Die sichtbare Breite allein reicht für diese Entscheidung nicht aus. Besonders bei einem knappen Abstand zum Rollladen ist auch wichtig, wo das Profil nach innen und außen Platz benötigt.
Spannrahmenprofile im Überblick
| Profil | Aufgabe im System |
|---|---|
| 1001 | Spannrahmenprofil mit 16-mm-Fahne |
| 1003 | Kleine Ausführung mit Bürstenführung |
| 1007 | Spannrahmenprofil mit Bürstenführung |
| 1008 | Spannrahmenprofil ohne Bürstenführung |
| 1020 | Spannrahmenprofil mit Bürstenführung |

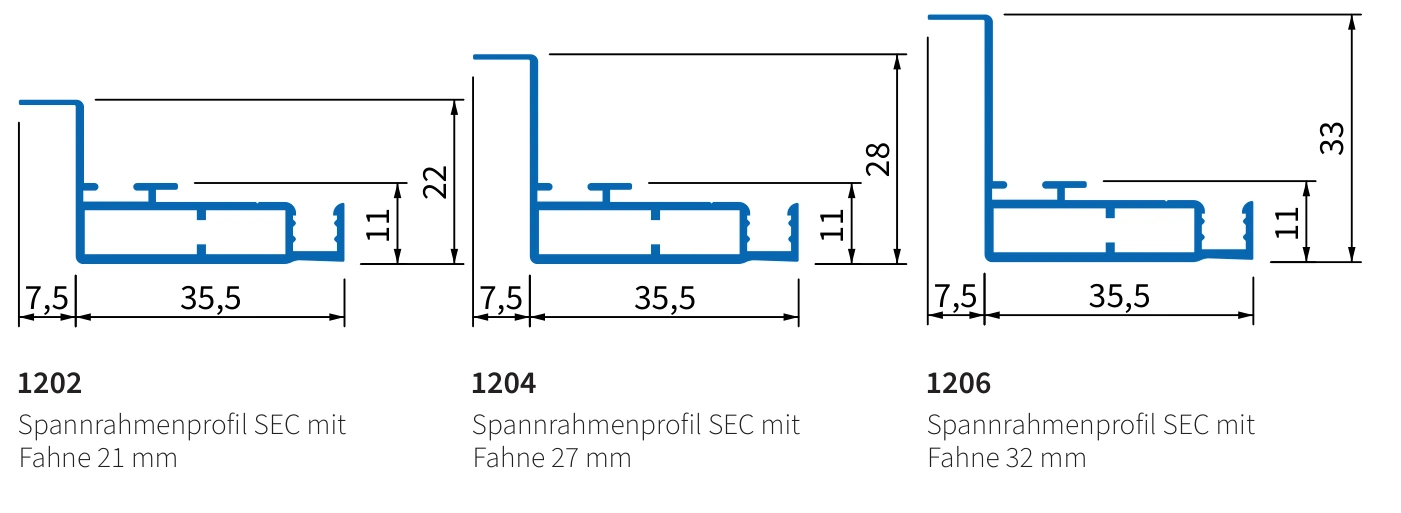

| 1202 / 1204 / 1206 | SEC-Profile mit unterschiedlichen Fahnen |

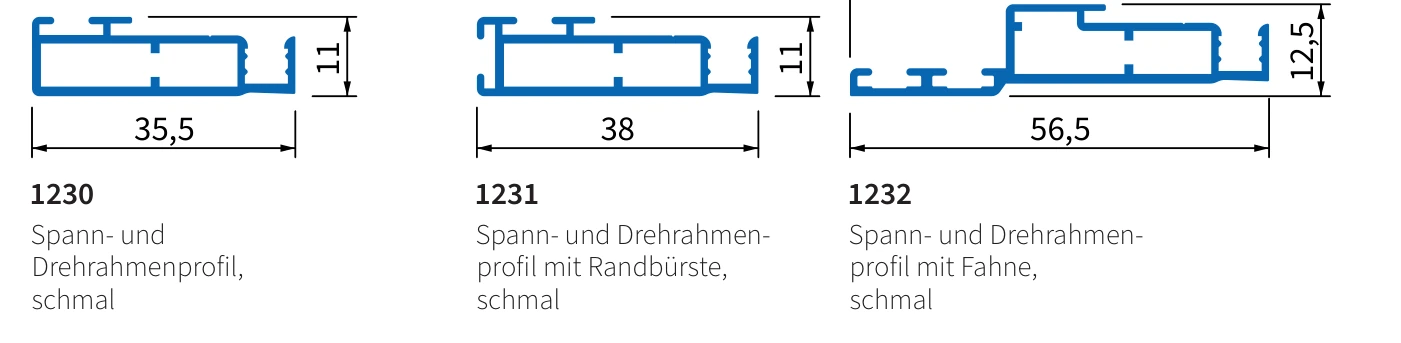

| 1230 / 1231 / 1232 | Schmale Spann- und Drehrahmenprofile mit unterschiedlichen Randanschlüssen |
Bürstenführung und Fahne erfüllen verschiedene Aufgaben
In eine Bürstenführung wird die passende Dichtung eingesetzt. Sie stellt den Randabschluss zum Fenster her. Eine Fahne ist dagegen ein Bestandteil des Aluminiumprofils und beeinflusst dessen Überdeckung oder Anschluss. Beide Merkmale müssen zur konkreten Einbausituation passen.
Bei den SEC-Ausführungen kommt außerdem die Klemmfixierung über gefederte Halteklammern hinzu. Ein Federstiftrahmen wird anders gehalten. Mehr zu diesen Unterschieden findest du unter Befestigungsarten für Fliegengitter.
Sprossen und Griffe mit einplanen
Bei hohen Spannrahmen kann eine zusätzliche Sprosse zur Stabilisierung gehören. Sie kann ohne Gewebeteilung hinter der Bespannung liegen oder als gewebeteilende Ausführung eingesetzt werden. Die Entscheidung hängt vom gewählten Rahmen ab.
Auch der Griff muss zum Profil passen. Ein Klappgriff und ein Griff in der Kedernut benötigen jeweils die dafür geeignete Aufnahme. Bei einem Gewebewechsel oder einer Reparatur sehen wir uns deshalb immer das vollständige Element an.
So finden wir das passende Profil für dich
Für ein passendes Ersatzteil helfen uns die vorhandene Variantenbezeichnung, eine frühere Auftragsnummer und scharfe Fotos des Bauteils. Fotografiere auch die Stelle, an der es eingebaut ist. So prüfen wir nicht nur die sichtbare Form, sondern die gesamte Verbindung. Schicke uns deine gemessenen Werte unverändert; die technische Zuordnung übernehmen wir.
Für eine neue Maßanfertigung benötigst du keine Profilnummer. Zeige uns dein Fenster und beschreibe, ob du den Rahmen nur zum Lüften oder auch regelmäßig zum Durchgreifen herausnehmen möchtest. Wir wählen die passende Ausführung und berechnen die Fertigungsmaße.
Häufige Fragen
Brauche ich die Profilnummer für eine neue Bestellung?
Nein. Für eine neue Ausführung reichen die vereinbarten Messwerte und Angaben zum Fenster. Bei Ersatzteilen erleichtert die Nummer die Zuordnung.
Kann ein dickeres Profil ein Platzproblem am Rollladen lösen?
Nicht automatisch. Die Lage des Rahmens und die Form des Fensterfalzes sind ebenso wichtig wie die Profilabmessungen.
