Winkel- und Ausgleichsprofile für Insektenschutz auf Maß

Nicht jede Montagefläche liegt in einer Ebene. Winkel und Ausgleichsprofile helfen, einen passenden Anschluss herzustellen – zum Beispiel an einer Türschwelle, einer Stulpleiste oder einer Lichtschachtwand.

Mehr erfahren Persönliche Beratung

Winkel- und Ausgleichsprofile für Insektenschutz auf Maß

Abbildung vergrößern

Sehen. Verstehen. Passend auswählen.

Unebenheiten und Versätze geplant überbrücken

**Aufdopplungsprofile für Versätze**
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.

**Einbaurahmen mit Profilfahnen**
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.

**Höhen mit passenden Platten ausgleichen**
Unterlegplatten gibt es in unterschiedlichen Stärken. Sie helfen beispielsweise bei der planmäßigen Unterstützung einer GitterSafe-Abdeckung.

Ein kleines Profil mit einer klaren Aufgabe

Ein L-Winkel kann einen unteren Abschluss bilden oder einen Anschluss überbrücken. Ein Aufdopplungsprofil gleicht dagegen einen Versatz zwischen zwei Flächen aus. Eine Bürstenführung hält die passende Randdichtung. Diese Bauteile lösen unterschiedliche Aufgaben und sind nicht beliebig gegeneinander austauschbar.

Für deine Anlage prüfen wir zuerst die Montageposition. Dazu gehören Untergrund, Befestigung und der Bewegungsraum des Flügels. Erst daraus ergibt sich, welcher Winkel oder welches Zusatzprofil gebraucht wird.

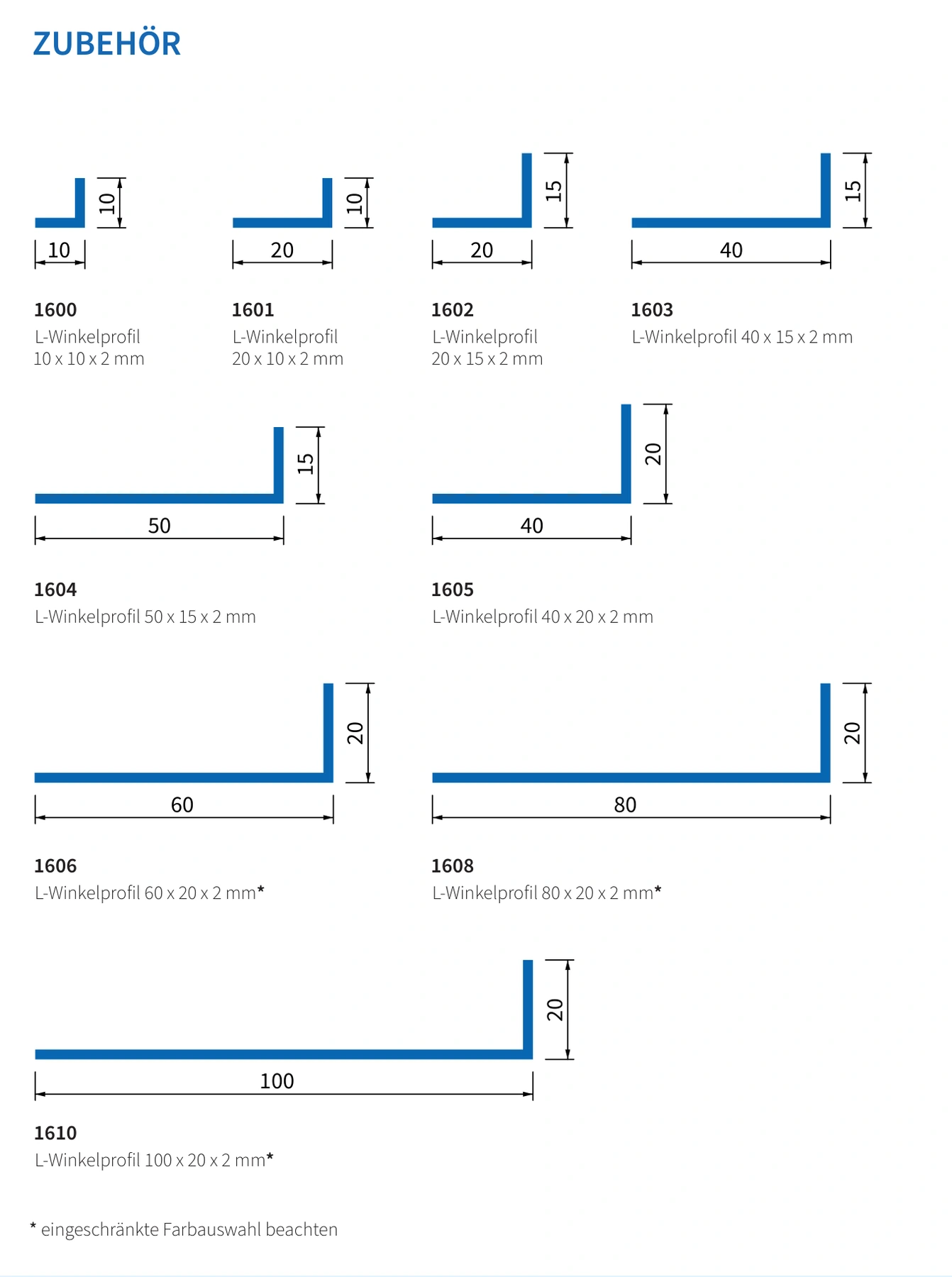

L-Winkelprofile im Überblick

L-Winkelprofile im Überblick
Profil	Aufgabe im System
1600	10 × 10 × 2 mm
1601	20 × 10 × 2 mm
1602	20 × 15 × 2 mm
1603	40 × 15 × 2 mm
1604	50 × 15 × 2 mm
1605	40 × 20 × 2 mm
1606	60 × 20 × 2 mm – eingeschränkte Farbauswahl
1608	80 × 20 × 2 mm – eingeschränkte Farbauswahl
1610	100 × 20 × 2 mm – eingeschränkte Farbauswahl

Versatz an der Stulpleiste ausgleichen

Für passende Stulpanschlüsse stehen Aufdopplungsprofile in 2, 3 und 5 mm zur Verfügung. Sie können für die Vorfixierung mit Klebeband ausgestattet sein. Diese Vorfixierung ersetzt nicht die anschließend erforderliche mechanische Befestigung.

Die Zusammenstellung und die Auswirkung auf den gesamten Anschluss übernehmen wir. Du brauchst weder Profilstärken zu addieren noch Klebebanddicken in deine Messwerte einzurechnen. Schicke uns den gemessenen Versatz unverändert zusammen mit einem Foto der Stelle.

Weitere Anschlussprofile

Weitere Anschlussprofile
Profil	Aufgabe im System
1622 / 1623 / 1625	Aufdopplungsprofile 2 / 3 / 5 mm
1680	Bürstenführung zum Einschieben
1685	Bürstenführungsschiene
1012	Vierkantprofil 30 × 40 × 2 mm

Mit Fotos zum passenden Anschluss

Fotografiere die Fläche möglichst gerade und zusätzlich seitlich, damit der Versatz erkennbar wird. Bei einem bestehenden Element sind die Montageposition und die vorhandenen Schrauben- beziehungsweise Klebestellen hilfreich.

Die endgültige Befestigung wird auf den Untergrund abgestimmt. Bitte leite aus einer Profilabmessung keine allgemeine Tragfähigkeit oder Eignung für deine Konstruktion ab. Wir stellen die passenden Bauteile für dein Insektenschutzprojekt auf Maß zusammen.
