Einbaurahmen für Fliegengitter: der passende Anschluss

Ein Einbaurahmen verbindet die Insektenschutztür mit deinem Fenster oder der Laibung. Er hilft dort, wo Beschläge und Dichtungen einen definierten Anschluss brauchen oder die vorhandene Fläche allein nicht ausreicht.

Mehr erfahren Persönliche Beratung

Einbaurahmen für Fliegengitter: der passende Anschluss

Abbildung vergrößern

Sehen. Verstehen. Passend auswählen.

So verbindet der Einbaurahmen Tür und Gebäude

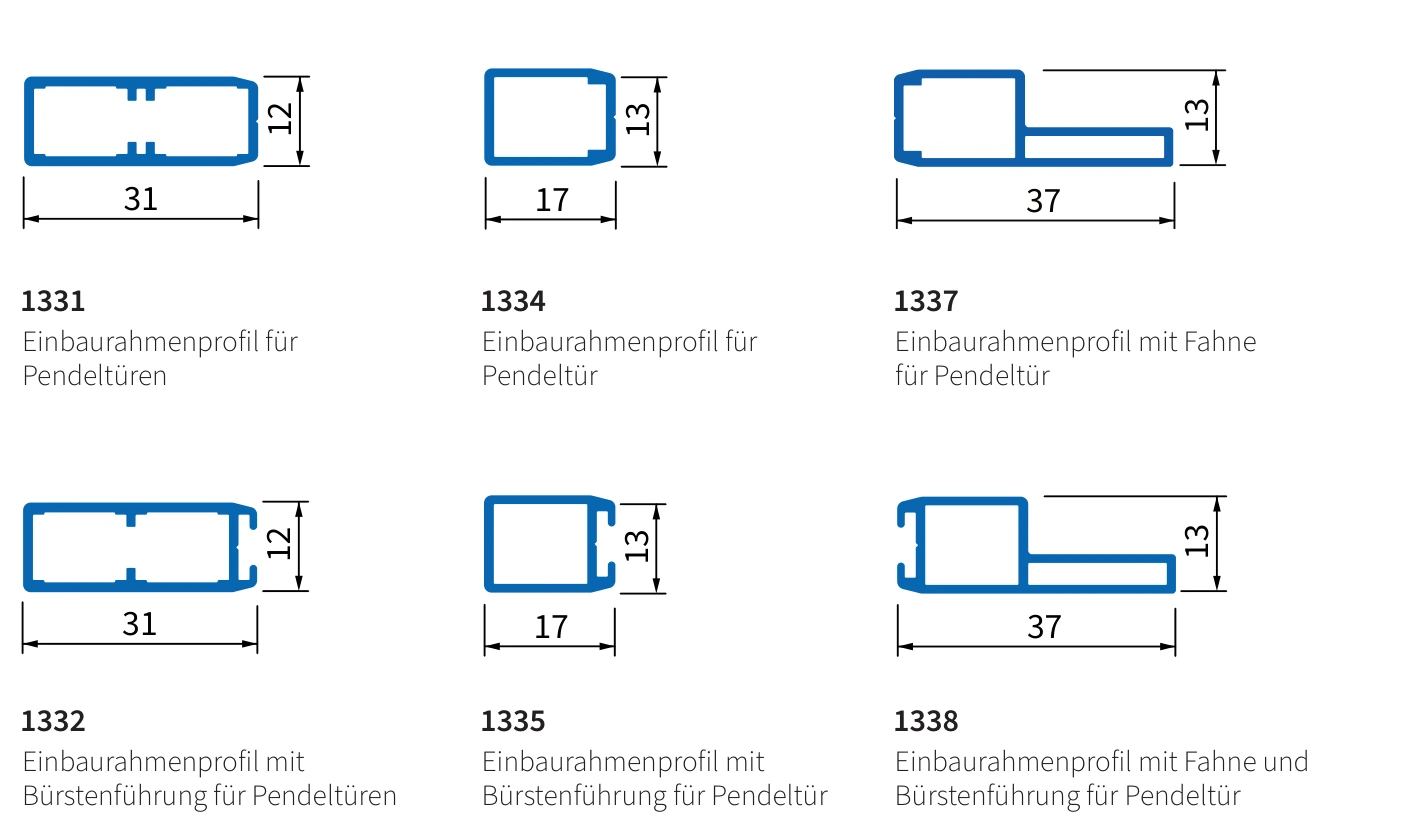

**Einbaurahmen für Pendeltüren**
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.

**Einbaurahmen mit Profilfahnen**
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.

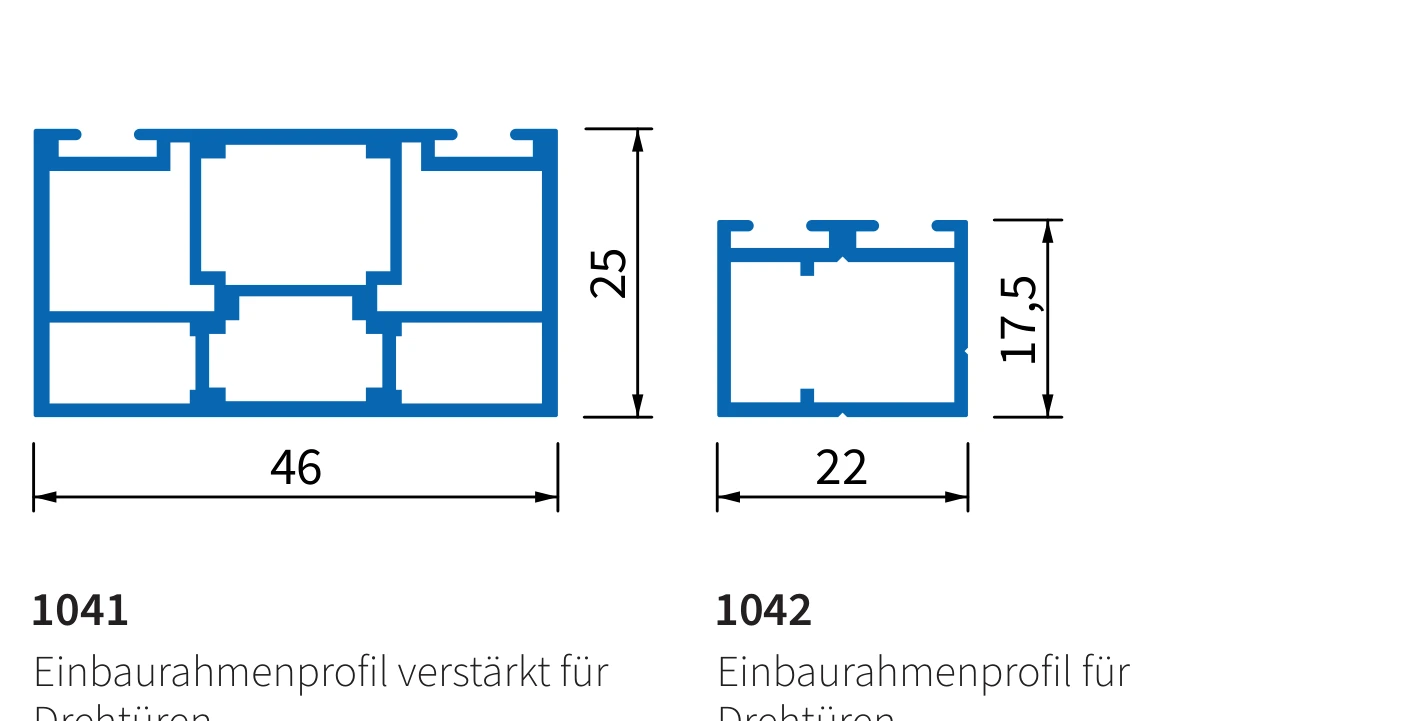

**Starke Einbaurahmen für Laibungen**
Der Querschnitt zeigt die Funktion des Profils im System. Die passende Kombination wählen wir nach Fenster, Befestigung und gewünschter Bedienung – nicht allein nach einer ähnlichen Außenform.

Ein fester Rahmen für einen beweglichen Flügel

Der bewegliche Türflügel und der fest montierte Einbaurahmen haben unterschiedliche Aufgaben. Der Einbaurahmen schafft die Befestigungs- und Anschlagflächen. Je nach Ausführung wird er auf den Blendrahmen gesetzt, in der Öffnung befestigt oder an einer geeigneten Rollladenführung montiert.

Welche Position passt, hängt unter anderem von der Auflagefläche, der Rollladenführung und einem vorhandenen Wetterschenkel ab. Wir wählen den Einbaurahmen passend zu diesem Anschluss – nicht nur nach der Breite und Höhe der Öffnung.

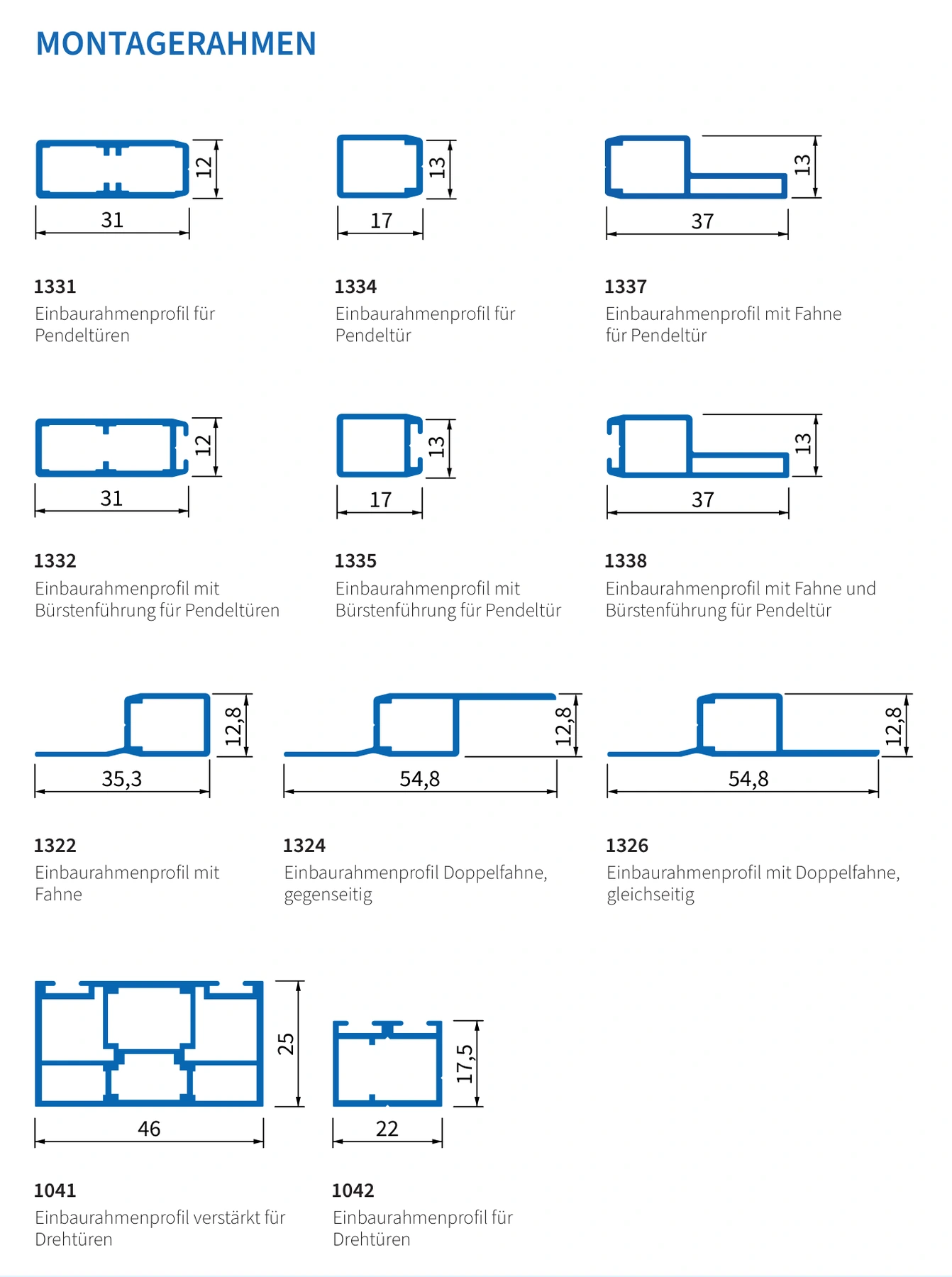

Einbaurahmenprofile nach Funktion

Einbaurahmenprofile nach Funktion
Profil	Aufgabe im System
1322	Einbaurahmenprofil mit Fahne
1324	Doppelfahne, gegensätzlich ausgerichtet
1326	Doppelfahne, gleichseitig ausgerichtet
1042	Einbaurahmenprofil für Drehtüren
1041	Verstärktes Einbaurahmenprofil für Drehtüren
1331 / 1334	Einbaurahmenprofile für Pendeltürsysteme
1332 / 1335	Einbaurahmenprofile mit Bürstenführung
1337	Pendeltür-Einbaurahmenprofil mit Fahne
1338	Pendeltür-Einbaurahmenprofil mit Fahne und Bürstenführung

Unebene Laibungen gesondert betrachten

Bei einer Mauerlaibung kann eine stärkere Rahmenausführung sinnvoll sein. Die Befestigung muss aber trotzdem auf einem geeigneten Untergrund erfolgen. Eine zusätzliche Bürstendichtung kann den Randanschluss verbessern; sie ersetzt keine tragfähige Montage.

Für Drehtüren stehen unterschiedliche starke Einbaurahmen zur Verfügung. Wir wählen diese nicht allein nach der gewünschten Optik, sondern nach Bauraum, Befestigung und dem Gewicht beziehungsweise Aufbau des Elements.

An einer zweiflügeligen Tür den Versatz berücksichtigen

Bei Türen mit Stulpleiste liegen nicht alle Anschlussflächen automatisch in einer Ebene. Ein passender Stulpanschluss kann deshalb zusätzliche Aufdopplungsprofile oder einen dafür geeigneten Rahmen benötigen.

Schicke uns Fotos mit geöffneten Flügeln und der mittleren Anschlussstelle. Deine tatsächlich gemessenen Werte reichen als Grundlage. Welche Profile den Versatz überbrücken und welche Fertigungsmaße daraus entstehen, berechnen wir.

Bei Ersatzteilen die Rahmengeometrie mitzeigen

Für ein passendes Ersatzteil helfen uns die vorhandene Variantenbezeichnung, eine frühere Auftragsnummer und scharfe Fotos des Bauteils. Fotografiere auch die Stelle, an der es eingebaut ist. So prüfen wir nicht nur die sichtbare Form, sondern die gesamte Verbindung. Schicke uns deine gemessenen Werte unverändert; die technische Zuordnung übernehmen wir.

Eine Detailaufnahme von der Stirnseite oder einem vorhandenen Profilrest kann die Zuordnung erleichtern. Bitte zerlege dafür kein intaktes Element. Häufig reichen die Auftragsunterlagen und Fotos der sichtbaren Anschlüsse aus.
