Einhängewinkel und Halteklammern für Fliegengitter

Ein kleiner Halter entscheidet darüber, wie dein Spannrahmen am Fenster sitzt. Deshalb sollte ein gebrochener Einhängewinkel oder eine verlorene Klammer nicht durch irgendein ähnlich aussehendes Teil ersetzt werden.

Mehr erfahren Persönliche Beratung

Einhängewinkel und Halteklammern für Fliegengitter

Abbildung vergrößern

Sehen. Verstehen. Passend auswählen.

Winkel, Klammer oder Clip: Sieh dir die Unterschiede an

**Gefederter Einhängewinkel**
Die Feder hält den oberen Winkel am Fensterfalz. Beim Einsetzen wird die Feder betätigt; anschließend sitzt der Rahmen auf den unteren Winkeln.

**Starrer Einhängewinkel**
Zuerst wird der längere obere Winkel eingesetzt, danach der Rahmen herangezogen und abgesenkt. Dafür muss genügend Platz zum Einhängen bleiben.

**Halteklammer zum Eindrücken**
Der Rahmen wird in die passende lichte Öffnung gedrückt. Die umlaufende Bürste dichtet zum Falz ab. Diese Lösung verlangt eine geeignete Fenstergeometrie.

**Gefederter Einhängeclip**
Die Clips fixieren den Rahmen im Blendrahmenfalz. Diese Befestigungsfamilie ist unter anderem für knappe seitliche Auflageflächen interessant.

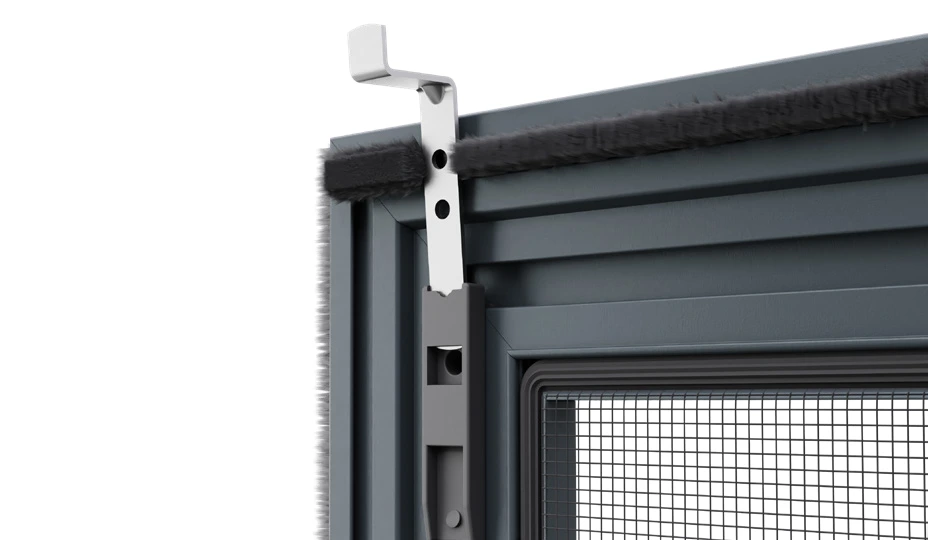

**Steckbare Winkellaschen**
Steckbare Winkel werden am Montageort eingesetzt. Das vereinfacht Transport und den Wechsel auf eine andere, passende Auskragungstiefe.

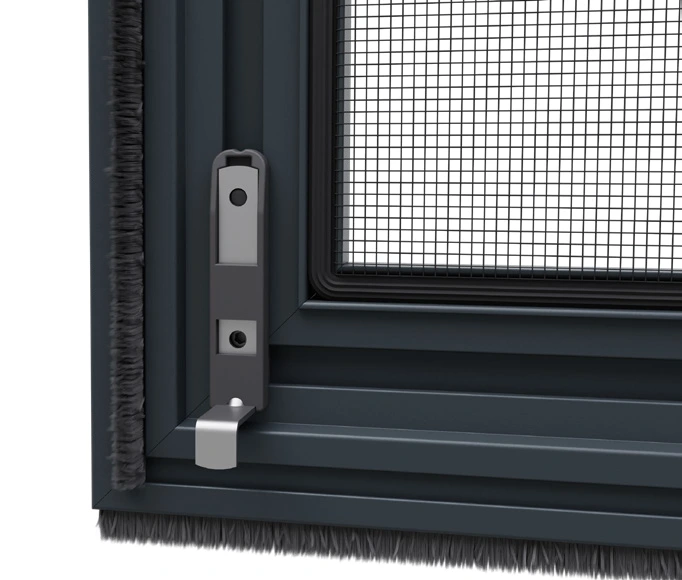

**Verstellbare untere Auflage**
Bei SE/11.1 lässt sich die Höhenlage des unteren Einhängewinkelschuhs nachjustieren. Das ist besonders am Anschluss zur Wetterschutzschiene hilfreich.

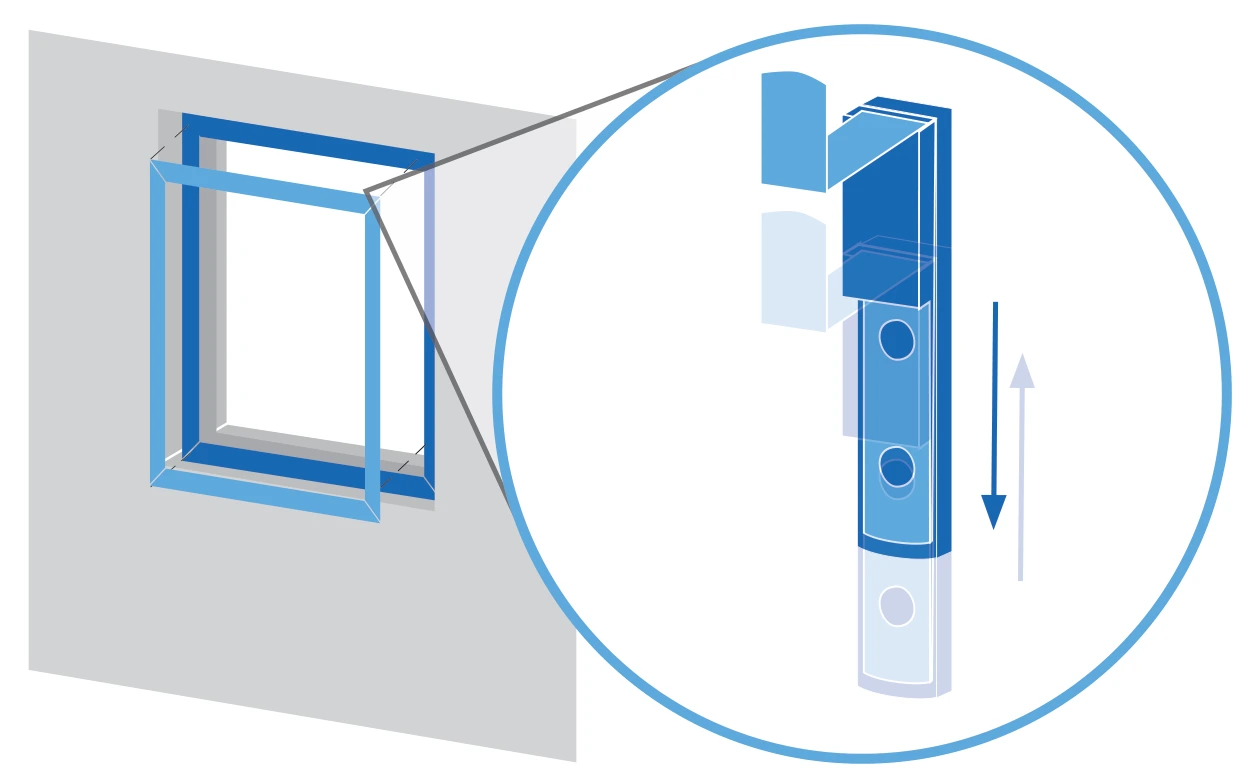

**So wird die Feder genutzt**
Oberen Federwinkel gegen den Falz drücken, den Rahmen heranziehen und auf die unteren Winkel absenken. Die genaue Ausführung bestimmt den Ablauf.

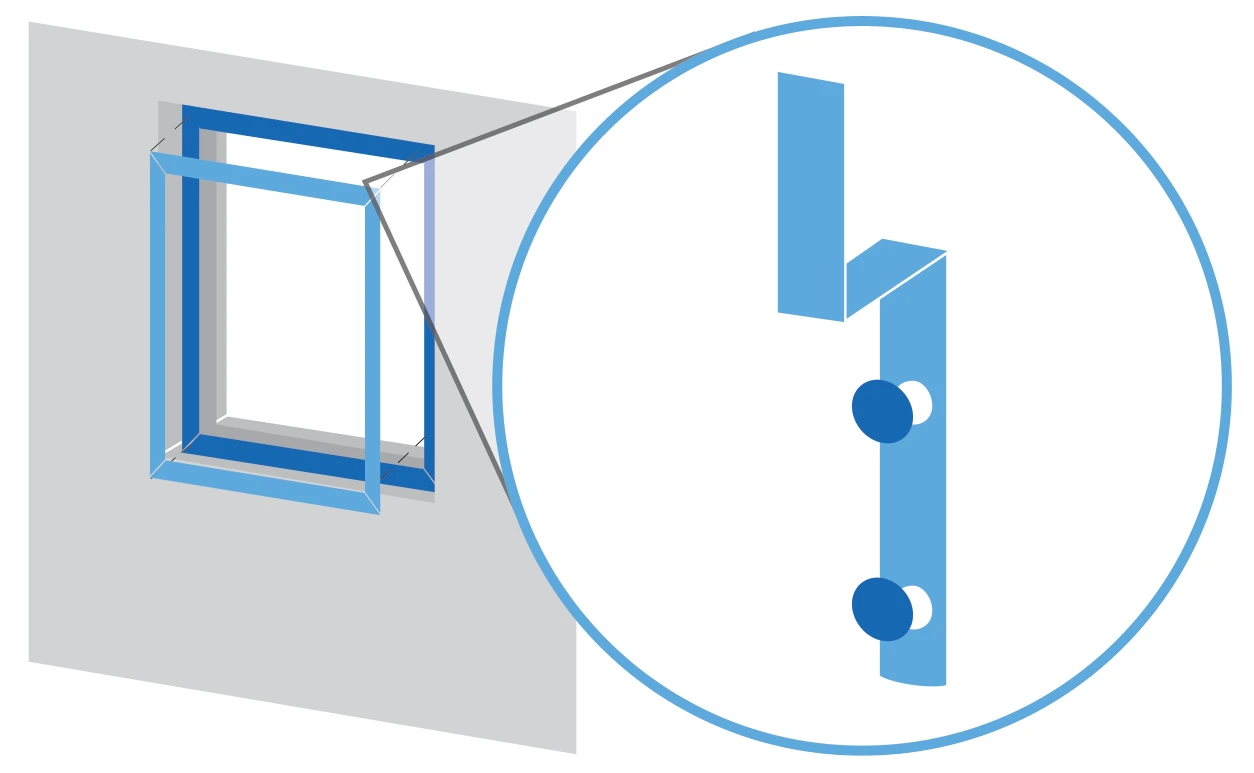

**So hängt der starre Winkel ein**
Der längere obere Winkel braucht Einhängeraum. Danach wird der Rahmen an das Fenster gezogen und unten abgesetzt.

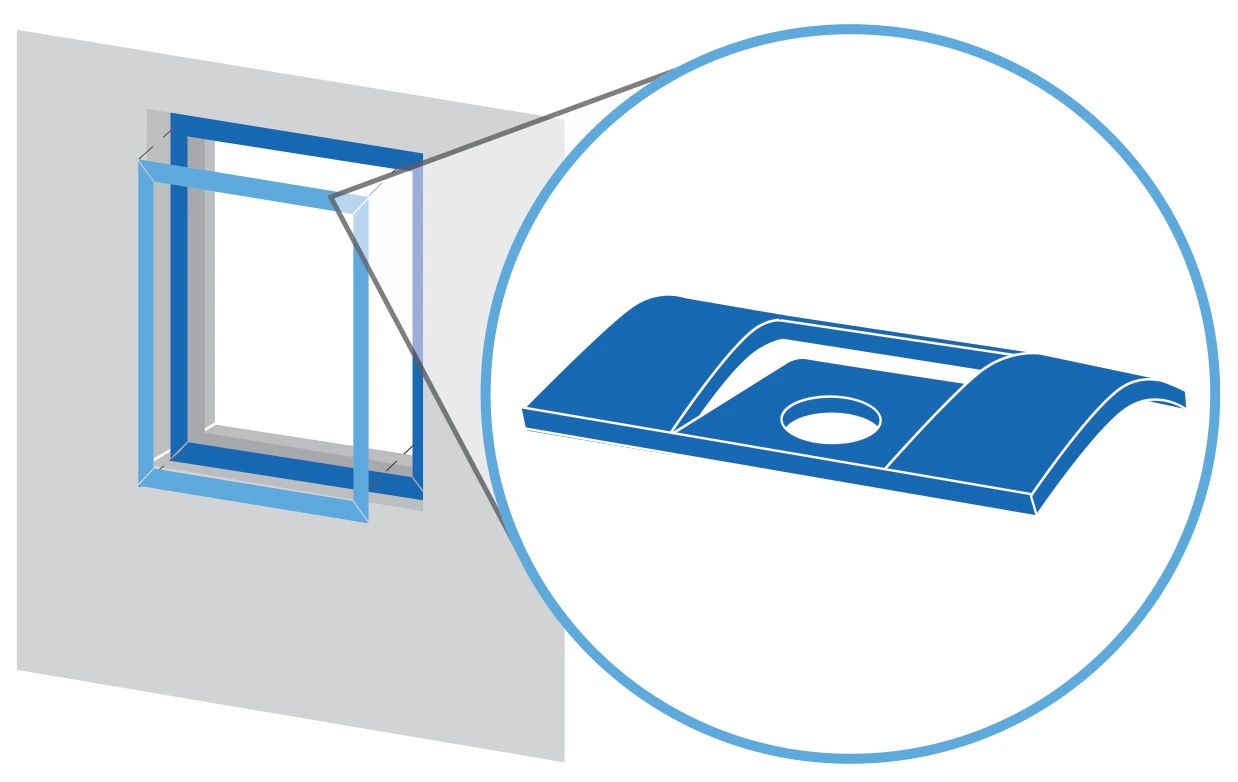

**Federclips bei knapper Auflage**
Die Clips klemmen im Falz. Die SEC-Varianten unterscheiden sich nach Profilform, Platzbedarf und Schattenfuge.

Starre und gefederte Einhängewinkel

Starre Winkellaschen halten den Rahmen über ihre Anordnung am Fensterfalz. Gefederte Einhängewinkel nutzen zusätzlich eine Federwirkung am oberen Anschluss. Die Halterung muss zur Rahmenvariante und zur Stärke des Fensterfalzes passen.

Bei geeigneten Systemen sind Winkellaschen steckbar ausgeführt. Das erleichtert die Anbringung und gegebenenfalls den Austausch. Eine andere Auskragung darf trotzdem erst gewählt werden, wenn die Verbindung mit deinem Fensterprofil geprüft ist.

Halteklammern und Clips für Klemmrahmen

Ein Rahmen zum Eindrücken nutzt passende Halteklammern zusammen mit der umlaufenden Abdichtung. Bei SEC-Ausführungen sorgen gefederte Clips für die Klemmfixierung. Der jeweilige Profilaufbau legt fest, wie die Klammer eingesetzt wird.

Eine Klammer vom falschen System kann den Rahmen zu locker oder zu stramm halten. Bei Unsicherheit solltest du daher nicht nachbiegen, bis sie scheinbar passt. Wir prüfen die richtige Ausführung anhand von Fotos und vorhandenen Produktdaten.

Diese Fotos helfen beim Ersatzteil

Fotografiere den Halter von vorne und von der Seite. Wichtig ist auch die Stelle, an der er am Aluminiumrahmen sitzt. Bei einem noch vorhandenen gegenüberliegenden Halter kann eine zweite Aufnahme die Zuordnung erleichtern.

Gib uns die Auftragsnummer oder Variantenbezeichnung, soweit vorhanden. Dazu kannst du die tatsächlich gemessenen Abmessungen des Bauteils nennen. Wir bestimmen die passende Halterausführung; du musst weder die Fenstermaße verändern noch eine Auskragung selbst berechnen.

Vor dem weiteren Gebrauch den Sitz prüfen lassen

Ist eine Halterung beschädigt, sollte der Rahmen nicht einfach mit weniger Befestigungspunkten weiterverwendet werden. Auch die übrigen Halter, der Profilzustand und die Dichtung gehören zur Prüfung.

Bei ungewöhnlichen Fensterformen oder großen Elementen können zusätzliche Arretierungen vorgesehen sein. Ein scheinbar nebensächlicher Beschlag kann dort für den sicheren Sitz erforderlich sein. Unter Sonderformen auf Maß erklären wir, weshalb die Befestigung zur gesamten Kontur passen muss.
